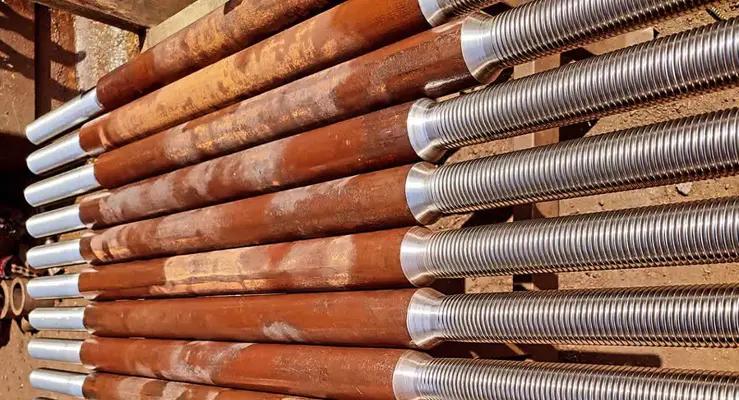

انکر بولت ساختمانی: اطلاعات جامع و راهنمای مهندسی برای پروژهها
انکر بولت ساختمانی: مرجع تخصصی، نکات مهندسی و دادههای جامع
در این مقاله، با بررسی کامل انکر بولت ساختمانی، انواع، مشخصات فنی، کاربردها و روش نصب آن در پروژههای ساختمانی آشنا میشویم.
این قطعه کوچک اما کلیدی، نقش مهمی در افزایش استحکام و ایمنی سازهها دارد و آشنایی دقیق با آن برای مهندسین، پیمانکاران و مجریان ساختمان ضروری است.
فهرست مطالب
- ۱. مقدمه
- ۲. انکر بولت ساختمانی چیست؟
- ۳. انواع انکر بولت ساختمانی
- ۴. مشخصات فنی انکر بولت ساختمانی
- ۵. کاربردهای انکر بولت ساختمانی
- ۶. طراحی و محاسبه انکر بولت ساختمانی + دیاگرام طراحی انکر بولت ساختمانی
- ۷. روش نصب تخصصی انکر بولت ساختمانی
- ۸. مشکلات اجرایی و راهکارها
- ۹. نتیجهگیری تخصصی
- ۱0. تماس با فرابولت
- ۱۱. سوالات متداول
۱. مقدمه
در پروژههای ساختمانی، اتصال ایمن و پایدار اجزای سازه به فونداسیون یا سایر المانها، نقش حیاتی در ایمنی و طول عمر ساختمان دارد.
انکر بولت ساختمانی یکی از مهمترین قطعات در این زمینه است. این قطعه فولادی کوچک اما حیاتی، امکان انتقال نیروهای کششی و برشی را به بتن فراهم میکند و تثبیت ستونها، دیوارها و تجهیزات سنگین را ممکن میسازد.
آشنایی با انواع، مشخصات فنی و روش نصب انکر بولت ساختمانی باعث کاهش خطاهای اجرایی، افزایش ایمنی و بهینهسازی هزینههای پروژه میشود. این مقاله به بررسی جامع این قطعه کلیدی در صنعت ساختمان میپردازد.
۲. انکر بولت ساختمانی چیست؟
انکر بولت ساختمانی (Anchor Bolt) یک پیچ مهار فولادی است که برای اتصال المانهای سازهای به بتن یا سایر مصالح سخت استفاده میشود. این قطعه در ساختمانها برای تثبیت ستونها، نصب تجهیزات سنگین و اتصال اسکلت فلزی به فونداسیون کاربرد دارد.
انکر بولتهای ساختمانی در ابعاد، شکل و آلیاژهای مختلف تولید میشوند و انتخاب آنها بر اساس نوع پروژه، بار وارده و شرایط محیطی انجام میشود. عملکرد اصلی آنها انتقال نیروهای کششی و برشی به بستر و تضمین ثبات و ایمنی سازه است.
۳. انواع انکر بولت ساختمانی
در ساختمانسازی، انتخاب نوع مناسب انکر بولت ساختمانی اهمیت زیادی دارد. انواع مختلف این انکرها بر اساس روش نصب، باربری و نوع سازه دستهبندی میشوند و هرکدام ویژگیها و محدودیتهای خاص خود را دارند.
۱. انکر بولت رزوهای ساختمانی
- این نوع انکر دارای رزوه کامل یا نیمه است و معمولاً برای اتصال ستونهای فلزی، سازههای اسکلت فلزی و تیرآهنها به فونداسیون بتنی استفاده میشود. انکر رزوهای قابلیت تنظیم و تعویض دارد و نصب آن با مهره و واشر انجام میشود.
- نکته تخصصی: برای جلوگیری از لقی و افزایش ضریب ایمنی، طول انکر باید حداقل ۱۲ برابر قطر رزوه باشد و فاصله مرکز تا مرکز انکرها حداقل ۵ برابر قطر آن در نظر گرفته شود.
۲. انکر بولت شیمیایی ساختمانی
- انکر شیمیایی با استفاده از رزین اپوکسی یا چسبهای ویژه، به بتن متصل میشود. این نوع انکر برای بارهای سنگین، نصب تجهیزات حیاتی مانند آسانسورها، دیگهای آبگرم و ماشینآلات ساختمانی مناسب است. نیروی کششی و برشی بالایی را تحمل میکند و در بتن ترکدار نیز قابل استفاده است.
- نکته تخصصی: عمق سوراخ و نوع رزین باید بر اساس نوع بار و قطر انکر محاسبه شود. معمولاً عمق سوراخ برابر ۱۰ تا ۱۲ برابر قطر انکر و زمان گیرش رزین با دمای محیط تنظیم میشود.
۳. انکر بولت مکانیکی ساختمانی
- این نوع انکر بدون نیاز به چسب یا رزین عمل میکند و از طریق گسترش مکانیکی در سوراخ بتن تثبیت میشود. مناسب برای بارهای متوسط و نصب تجهیزات سبک تا سنگین در ساختمان است. نصب آن سریع و قابل اعتماد است، اما باید شرایط بتن و ضخامت آن به دقت بررسی شود.
- نکته تخصصی: هنگام نصب انکر مکانیکی در بتن ترکدار، احتمال کاهش ظرفیت باربری وجود دارد. توصیه میشود فاصله مرکز تا مرکز انکرها حداقل ۷ برابر قطر آن باشد و از سوراخهای تمیز و بدون گرد و غبار استفاده شود.
۴. انکر بولت سقفی و دیواری برای ساختمان
- این نوع انکر برای نصب تجهیزات و سازههای روی سقف یا دیوار طراحی شده است، مانند سیستمهای تهویه، تابلوها، روشنایی صنعتی و تجهیزات تأسیساتی. بارهای کششی و برشی باید دقیق محاسبه شود تا از جدا شدن یا افتادن تجهیزات جلوگیری شود.
- نکته تخصصی: فاصله انکرها و عمق نصب باید با توجه به وزن تجهیزات و نوع مصالح سقف/دیوار انتخاب شود. استفاده از انکر شیمیایی در این بخش باعث افزایش ایمنی و جلوگیری از لغزش میشود.
برای کسب اطلاعات کامل و جامع در مورد انکر بولت
تمامی نکات تخصصی، انواع انکرها، روش نصب، محاسبات و راهنمای خرید را از کارشناسان ما دریافت کنید.
۴. مشخصات فنی انکر بولت ساختمانی
برای استفاده مؤثر و ایمن از انکر بولتهای ساختمانی، شناخت دقیق مشخصات فنی ضروری است. این مشخصات تعیینکننده عملکرد و ایمنی اتصال در پروژههای عمرانی هستند:
- جنس و آلیاژ: معمولاً فولاد کمکربن یا فولاد ضدزنگ برای مقاومت در برابر خوردگی و نیروهای کششی استفاده میشود.
- قطر و طول: بر اساس بار وارد بر اتصال و ضخامت بتن تعیین میشود. قطرهای رایج بین ۱۰ تا ۳۲ میلیمتر هستند و طول متناسب با عمق فونداسیون یا ضخامت دیوار انتخاب میشود.
- ظرفیت باربری کششی و برشی: هر نوع انکر بولت دارای ظرفیت مشخصی برای تحمل نیروی کششی و برشی است که باید در طراحی سازه لحاظ شود.
- استانداردها و گواهیها: انکر بولتهای ساختمانی باید با استانداردهای ملی و بینالمللی مانند ASTM، DIN یا استاندارد ملی ایران مطابقت داشته باشند تا ایمنی و دوام سازه تضمین شود.
۵. کاربردهای انکر بولت ساختمانی
در پروژههای ساختمانی، انکر بولتها نقش حیاتی در تثبیت و اتصال سازهها دارند. جدول زیر کاربردها، توضیح عملکرد و نکات تخصصی هر مورد را با رنگبندی ساده نمایش میدهد.
کاربرد توضیح عملکرد نکته تخصصی
اتصال ستونها و اسکلت فلزی به فونداسیون
تثبیت ستونها و اسکلت فلزی و انتقال نیروهای کششی و برشی به فونداسیون بتنی
فاصله مرکز تا مرکز انکرها حداقل ۵ برابر قطر، عمق نصب حداقل ۱۰ برابر قطر، استفاده از مهره و واشر با کیفیت بالا
نصب تجهیزات سنگین و صنعتی
نصب آسانسورها، دیگهای آبگرم، ژنراتورها و سیستمهای تهویه مطبوع
برای بارهای دینامیکی و لرزشی، استفاده از انکر شیمیایی توصیه میشود؛ عمق و قطر انکر بر اساس وزن تجهیزات تعیین شود
تثبیت دیوارها و سازههای پیشساخته
ثابت کردن دیوارهای پیشساخته و نماها به اسکلت و فونداسیون
استفاده از انکر رزوهای با مهره و واشر؛ رعایت فاصله و عمق نصب مناسب برای جلوگیری از ترک بتن
تقویت سازه در برابر نیروهای جانبی و زلزله
تثبیت اجزای سازهای و توزیع بارهای جانبی به فونداسیون و دیوارها
انتخاب انکر با ظرفیت باربری بالا، بررسی ترکیب بارهای کششی و برشی، رعایت فاصله مناسب بین انکرها
۶. طراحی و محاسبه انکر بولت ساختمانی
در طراحی و محاسبه انکر بولت ساختمانی، باید نیروهای وارد بر سازه شامل نیروی کششی و نیروی برشی را دقیق محاسبه کرد تا اتصال ایمن و پایدار باشد. انتخاب قطر، طول و فاصله انکرها مستقیماً به بار وارده و نوع بتن بستگی دارد.
۶.۱ محاسبه نیروهای کششی و برشی
- نیروی کششی: نیرویی است که تمایل به بیرون کشیدن انکر از بتن دارد و باید ظرفیت کششی انکر با آن مطابقت داشته باشد.
- نیروی برشی: نیرویی است که باعث لغزش یا شکست سطح اتصال میشود و باید ظرفیت برشی انکر کافی باشد.
۶.۲ فاصله و چیدمان انکرها
چیدمان مناسب انکرها برای توزیع یکنواخت بار و جلوگیری از ترک خوردگی بتن ضروری است. قوانین کلی:
- فاصله مرکز تا مرکز انکرها حداقل ۵ برابر قطر انکر.
- فاصله انکر از لبه بتن حداقل ۱.۵ برابر قطر انکر.
۶.۳ دیاگرام طراحی انکر بولت ساختمانی
نمایش چند انکر در فونداسیون بتنی، ستون فلزی و توزیع نیروهای کششی و برشی:
↑ نیروی کششی
┌────────────┐
│ ستون │ ارتفاع ستون: H
└────────────┘
● ● ● ● ● ← انکر بولت (ردیف بالا)
│ │ │ │ │
● ● ● ● ● ← انکر بولت (ردیف پایین)
│ │ │ │ │
┌───────────────────────────────────────────────┐
│ فونداسیون بتنی │ عمق نصب: L
└───────────────────────────────────────────────┘
→ نیروی برشی
نکات تخصصی:
- فاصله مرکز تا مرکز انکرها (افقی): حداقل 5x قطر انکر
- فاصله ردیفهای انکر (عمودی): حداقل 10x قطر انکر
- عمق نصب: حداقل 10x قطر
- محاسبه نیروهای کششی و برشی برای هر انکر الزامی است
- استفاده از مهره و واشر با کیفیت بالا توصیه میشود
۷. روش نصب تخصصی انکر بولت ساختمانی
نصب انکر بولت ساختمانی باید با رعایت استانداردهای مهندسی انجام شود تا ظرفیت باربری و ایمنی سازه تضمین شود. مراحل زیر روش تخصصی نصب را به صورت گامبهگام توضیح میدهد.
۷.۱ آمادهسازی محل نصب
- بررسی موقعیت دقیق انکرها طبق نقشههای سازه و فاصله از لبه بتن.
- تمیز کردن سطح بتن از گرد و غبار، روغن و رطوبت برای بهبود چسبندگی انکر.
- بررسی سلامت بتن: از ترک خوردگی یا ضعف بتن مطمئن شوید.
۷.۲ انتخاب نوع و ابعاد انکر
- انتخاب نوع انکر (رزوهای، شیمیایی یا مکانیکی) بر اساس بار کششی و برشی و نوع بتن.
- تعیین قطر و طول انکر با محاسبه ظرفیت باربری مورد نیاز.
- انتخاب مهره و واشر با کیفیت بالا برای جلوگیری از لقی و خوردگی.
۷.۳ حفاری و نصب
- حفاری محل نصب با مته مناسب قطر انکر و عمق دقیق (حداقل ۱۰ برابر قطر برای بار کششی).
- تمیز کردن حفره از گرد و غبار با برس و هوای فشرده یا پمپ باد.
- قرار دادن انکر در حفره و تنظیم موقعیت دقیق طبق نقشه.
- در انکرهای شیمیایی، تزریق رزین یا چسب مخصوص قبل از ورود انکر، مطابق دستورالعمل تولیدکننده.
- در انکرهای مکانیکی، اعمال نیروی لازم برای گسترش و قفل شدن انکر در بتن.
۷.۴ بررسی و فیکس کردن
- تنظیم مهره و واشر با گشتاور توصیهشده توسط تولیدکننده.
- بررسی تراز و عمق نصب انکر نسبت به سطح بتن.
- تست اولیه با بار سبک برای اطمینان از نصب صحیح و عدم لقی.
۷.۵ نکات تخصصی
- فاصله بین انکرها: حداقل ۵ برابر قطر انکر برای جلوگیری از ترک خوردگی بتن.
- فاصله انکر از لبه بتن: حداقل ۱.۵ برابر قطر انکر.
- در محیطهای مرطوب یا خورنده، استفاده از انکر با پوشش ضد زنگ یا فولاد ضد خوردگی الزامی است.
- همیشه بارگذاری اصلی را بعد از سفت شدن کامل بتن یا رزین اعمال کنید.
۸. مشکلات اجرایی و راهکارها در نصب انکر بولت ساختمانی
در پروژههای ساختمانی، نصب انکر بولت ساختمانی ممکن است با مشکلات اجرایی مواجه شود که میتواند منجر به کاهش ایمنی یا طول عمر سازه شود. شناسایی این مشکلات و ارائه راهکارهای تخصصی از اهمیت بالایی برخوردار است.
۸.۱ مشکلات رایج
- حفاری اشتباه: قطر یا عمق حفره کمتر یا بیشتر از مقدار توصیهشده.
- بتن ترکخورده یا ضعیف در محل نصب.
- وجود گرد و غبار، رطوبت یا روغن در حفره قبل از نصب.
- نصب انکر با زاویه نادرست نسبت به سطح بتن.
- عدم رعایت فاصله مناسب بین انکرها یا فاصله از لبه بتن.
- عدم استفاده از رزین یا چسب مناسب در انکرهای شیمیایی.
۸.۲ راهکارهای اجرایی
- قبل از نصب، عمق و قطر حفره را دقیق بررسی و کنترل کنید.
- در صورت مشاهده ترک یا ضعف بتن، محل را تقویت کنید یا از انکر با ظرفیت بیشتر استفاده کنید.
- حفره را با برس و هوای فشرده کاملاً تمیز کرده و رطوبت را از بین ببرید.
- انکر را با زاویه صحیح و تراز قرار دهید و از ابزار تراز استفاده کنید.
- فاصله بین انکرها و فاصله از لبه بتن را مطابق استاندارد رعایت کنید.
- در انکرهای شیمیایی، رزین مناسب و زمان کافی برای گیرش استفاده شود.
- همیشه قبل از بارگذاری نهایی، کنترل و تست اولیه انجام شود.
این اقدامات باعث میشوند مشکلات اجرایی در نصب انکر بولت کاهش یافته و ایمنی و طول عمر سازه تضمین شود.
تماس با فرابولت برای خرید انکر بولت ساختمانی
برای تهیه انکر بولت ساختمانی با کیفیت و مطابق استانداردهای مهندسی، میتوانید با تیم فروش فرابولت تماس بگیرید.
توجه داشته باشید که در حال حاضر خرید آنلاین فعال نیست و سفارشات فقط از طریق تماس تلفنی انجام میشوند.
مزایای خرید از فرابولت
- محصولات با کیفیت و استانداردهای صنعتی معتبر.
- پشتیبانی فنی تخصصی برای انتخاب نوع و سایز مناسب انکر بولت.
- راهنمایی کامل در نصب و استفاده صحیح از انکر بولت.
- امکان سفارش عمده با مشاوره اختصاصی برای پروژههای بزرگ.
برای سفارش یا مشاوره، لطفاً از طریق شماره زیر با ما تماس بگیرید:
سوالات متداول درباره انکر بولت ساختمانی
۱. انکر بولت چه کاربردی دارد؟انکر برای اتصال و فیکسکردن اجزای فلزی، ماشینآلات، بیس پلیتها و سازهها به بتن استفاده میشود. این اتصال نقش حیاتی در انتقال نیروهای برشی و کششی به فونداسیون دارد.
۲. تفاوت انکر بولت و رول بولت در چیست؟انکر بولت معمولاً در بتن پیش از گیرش کامل یا بهصورت کاشت شیمیایی استفاده میشود و ظرفیت بالایی دارد، در حالی که رول بولت نوعی انکر مکانیکی است که برای بارهای سبکتر و نصب سریعتر بهکار میرود.
۳. برای پروژههای صنعتی سنگین از چه نوع انکر بولتی استفاده میشود؟در پروژههای صنعتی، معمولاً از انکر بولت شیمیایی یا انکر مکانیکی سنگین استفاده میشود. این مدلها تحمل بار دینامیکی و لرزشی بالایی دارند و در فونداسیون تجهیزات سنگین بهکار میروند.
۴. آیا انکرها قابل استفاده مجدد هستند؟در اغلب موارد خیر. پس از بارگذاری یا خروج از بتن، ساختار رزوه و چسبندگی بولت آسیب میبیند. استفاده مجدد تنها در موارد خاص و پس از بررسی فنی مجاز است.
۵. چطور میتوان قیمت دقیق انکر بولت را استعلام کرد؟قیمت بر اساس نوع بولت، سایز، پوشش و تعداد سفارش متغیر است. برای استعلام دقیق، میتوانید از بخش تماس با فرابولت یا واتساپ پیام ارسال کنید.
۶. چه نکاتی برای نصب صحیح انکر بولت مهم است؟حفاری دقیق، تمیز کردن حفره از گرد و غبار، رعایت زاویه و تراز نصب، استفاده از رزین یا چسب مناسب در انکرهای شیمیایی و اعمال گشتاور استاندارد مهرهها از مهمترین نکات هستند.
۷. چه مشکلات اجرایی ممکن است در نصب انکر بولت رخ دهد؟حفاری اشتباه، بتن ترکخورده، رطوبت یا گرد و غبار در حفره، نصب زاویهدار یا فاصله نامناسب بین انکرها از رایجترین مشکلات هستند که با رعایت استانداردها قابل پیشگیریاند.
