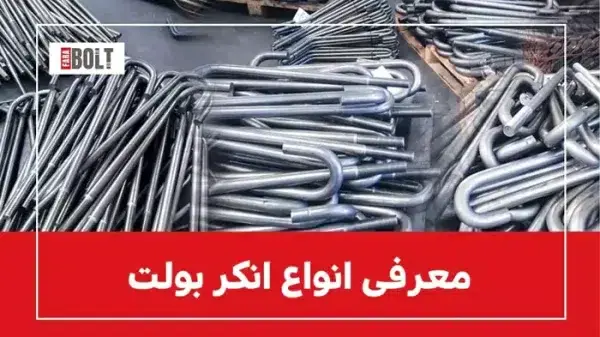

انکر بولت 🔩 انواع انکر بولت ها و کاربردشان | مقالهای جامع برای سازندگان 🏗️
انکر بولت | Anchor Bolt
انکر بولت یکی از مهمترین اتصالات فلزی در صنعت ساختوساز و نصب تجهیزات صنعتی است. انکر ها نقش انتقال بار و مهار نیروهای کششی و برشی را به بستر زیرین ایفا میکنند.
📑 فهرست مطالب
- بولت و انکر بولت چی هستند ؟
- تاریخچه و عملکرد انکر بولت چیست
- اجزای اصلی انکر بولت
- انواع انکر بولت
- فرآیند تولید انکر بولت در فرابولت
- روشهای نصب انکر بولت (پیشنصب و پسنصب)
- کاربردهای تخصصی انکر بولت
- قیمت انکر بولت
- سفارش و خرید انکر بولت از فرابولت
- سؤالات متداول
بولت و انکر بولت چی هستند؟
بولت (Bolt) و انکر بولت (Anchor Bolt) از مهمترین اجزای اتصال مکانیکی در صنایع ساختمانی، عمرانی و صنعتی هستند که برای ایجاد اتصال ایمن، پایدار و مقاوم بین قطعات مختلف بهکار میروند.
این محصولات توسط شرکتهای بولتسازی با استانداردهای بالا تولید میشوند. هرچند این دو اصطلاح گاهی بهجای یکدیگر استفاده میشوند، اما از نظر کاربرد و محل استفاده تفاوتهای مشخصی دارند.
- بولت (Bolt):
- نوعی پیچ صنعتی است که معمولاً به همراه مهره (Nut) استفاده میشود و برای اتصال دو یا چند قطعه به یکدیگر کاربرد دارد. بولتها بیشتر در اتصالات فلز به فلز یا قطعاتی که از قبل سوراخکاری شدهاند، استفاده میشوند.
- انکر بولت (Anchor Bolt):
- نوع خاصی از بولت است که برای اتصال قطعات سازهای یا تجهیزات به مصالح پایه مانند بتن، سنگ یا دیوار بهکار میرود. انکر بولتها نقش انتقال بار و مهار نیروهای کششی و برشی را به بستر زیرین ایفا میکنند.
بهطور خلاصه، میتوان گفت بولتها بیشتر برای اتصالات عمومی استفاده میشوند، در حالی که انها بهطور تخصصی برای مهار و تثبیت اجزا در بتن و سازههای ساختمانی مناسب هستند و در پروژههایی که ایمنی و تحمل بار اهمیت بالایی دارد، نقش کلیدی دارند.
نکته مهندسی:
استفاده از طراحی بولت ژورنال به مهندسان امکان میدهد تا مشخصات فنی، ابعاد دقیق، مقاومت مصالح و جزئیات نصب اتصالات پیچ و مهرهای را با دقت مهندسی ثبت و تحلیل کنند.
تاریخچه و عملکرد انکر بولت
تاریخچه: انکربولت ها از اوایل قرن بیستم وارد صنعت ساخت و ساز شدند و بهسرعت به یکی از مهمترین اجزای اتصالات سازهای تبدیل شدند. در ابتدا، از میلههای ساده فولادی برای مهار قطعات به بتن استفاده میشد، اما با پیشرفت فناوری مصالح و روشهای تولید، انواع مختلف انکر ها با شکلها، پوششها و مشخصات متنوع تولید شدند.
عملکرد انکر بولت : انکر بولتها برای اتصال قطعات سازهای یا تجهیزات به مصالح پایه مانند بتن، سنگ یا دیوار میسازند. عملکرد اصلی آنها شامل:
- مهار نیروهای کششی: انها بهصورت عمودی در بتن نصب میشوند تا از جدا شدن قطعات متصل جلوگیری کنند.
- مهار نیروهای برشی: در اتصالاتی که بار جانبی یا افقی وجود دارد، انکر بولتها مانع حرکت قطعات و انتقال نیرو به سازه میشوند.
- ایجاد پایداری سازهای: با توزیع یکنواخت نیروها، انها به حفظ ثبات و یکپارچگی سازه کمک میکنند.
- سازگاری با مصالح مختلف: انواع انکر بولت ها میتوانند در بتن سخت، سنگ یا مصالح ترکیبی نصب شوند و عملکرد قابل اطمینانی ارائه دهند
در گذشته، بیشتر انکر ها بهصورت خمسرد و دستی ساخته میشدند؛ اما در پروژههای مدرن، دقت رزوهکاری، یکنواختی متریال و کنترل تنش پیشتنیدگی اهمیت بسیار بیشتری یافته است.
اجزای اصلی
هر انکر بولت از چند بخش اصلی تشکیل شده که هرکدام نقشی مشخص در انتقال نیرو و تثبیت اتصال دارند. شناخت این اجزا برای انتخاب دقیق آن ضروری است.
- بدنه بولت (Shaft): بخش اصلی و باربر که در بتن قرار میگیرد و نیروهای کششی و برشی را منتقل میکند.
- رزوه (Thread): قسمت بالایی بولت که با مهره و واشر درگیر میشود و امکان تنظیم و محکمسازی اتصال را فراهم میکند.
- سَـر یا خم انتهایی: معمولاً به شکل J یا L هستند تا از بیرونکشیدهشدن بولت از بتن جلوگیری کند.
- مهره و واشر: اجزای اتصالدهنده که وظیفه انتقال فشار یکنواخت و تثبیت عضو فلزی روی فونداسیون را بر عهده دارند.
- پلیت یا صفحه زیرسری: در برخی طرح ها برای توزیع تنش در سطح وسیعتر به کار میرود.
بهطور خلاصه، عملکرد درست انکر تنها زمانی تضمین میشود که تمام اجزا — از رزوه تا صفحهی مهاری — با هم هماهنگ و نصب شوند.
انواع انکر بولت
انکر بولتها انواع مختلفی دارند که بسته به کاربرد، جنس و محل نصب، انتخاب میشوند. در ادامه به تفکیک هر نوع همراه با توضیح عملکرد و ویژگیها اشاره میکنیم:
1. انکر بولت چشمی
این نوع دارای یک حلقه یا چشم در انتهای خود است که امکان اتصال کابلها، سیمها و تجهیزات جانبی را فراهم میکند. معمولاً در نصب تجهیزات سقفی، جرثقیلها و پایههای نگهدارنده استفاده میشود.
2. انکر بولت ال یا الشکل
این نوع انکر به شکل حرف L خم شده است و با ایجاد گیرایی بهتر در بتن، مقاومت کششی و برشی بالاتری ارائه میدهد. معمولاً برای نصب ستونها و تیرهای سنگین استفاده میشود.
3. انکر بولت ایندکس
انکر بولت ایندکس با طرح خاص سطح مقطع و ابعاد دقیق، امکان نصب سریع و دقیق در سازهها را فراهم میکند. این نوع برای پروژههایی که نیاز به استاندارد دقیق و همترازی قطعات دارند، مناسب است.
4. انکر بولت استیل
این نوع زا از فولاد ضد زنگ می سازند؛ و اینکه مقاوم در برابر خوردگی و شرایط محیطی مرطوب است. مناسب پروژههای ساحلی، صنعتی و مکانهایی که مقاومت در برابر رطوبت و مواد شیمیایی اهمیت دارد.
5. انکر بولت جوشی
این نوع برای اتصال قطعات فلزی به سازههای بتنی استفاده میشوند و قابلیت جوشکاری مستقیم روی قطعات فلزی را دارد. استفاده از آن باعث افزایش استحکام اتصال فلز به بتن میشود.
6. انکر بولت چکشی
انکر چکشی با وارد کردن ضربه یا فشار نصب میشود و نصب سریع در پروژههای عمرانی را ممکن میسازد. این نوع برای اتصالات سبک و متوسط کاربرد دارد.
7. انکر بولت اسلیو دار
دارای غلاف یا اسلیو است که هنگام نصب در بتن، چسبندگی و مقاومت کششی و برشی را افزایش میدهد. برای تحمل بارهای سنگین و اتصالات حساس سازهای مناسب است.
8. انکر بولت M24
انکر با قطر 24 میلیمتر، برای تحمل بارهای بسیار سنگین و سازههای بزرگ استفاده میشود. معمولاً در پایه ستونها، دکلها و ماشینآلات سنگین کاربرد دارد.
9. انکر بولت M20
انکر بولتی با قطر 20 میلیمتر که برای کاربردهای عمومی و پروژههای با بار متوسط مناسب است. استفاده گستردهای در ساختمانها و سازههای معمولی دارد.
10. انکر بولت فلزی
این انکر را از فلز مقاوم می سازند؛ این نوع برای نصب تجهیزات و اتصالات فلزی در پروژههای ساختمانی کاربرد دارد و نسبت به بتن و مصالح اطراف مقاومت خوبی نشان میدهد.
11. انکر بولت فولادی
از فولاد با مقاومت بالا تولید میشود و توانایی تحمل نیروهای کششی و برشی شدید را دارد. مناسب پروژههای حساس، صنعتی و سازههای بزرگ است که امنیت و استحکام بالا ضروری است.
جدول فرآیند تولید anker-bolt (از متریال تا تست نهایی)
تولید anker-bolt فرآیندی دقیق و مرحلهبهمرحله است که از انتخاب مواد اولیه تا کنترل کیفیت نهایی را شامل میشود.
مرحله توضیحات فنی
۱. انتخاب متریال
انتخاب فولاد مناسب بر اساس استانداردهای ASTM F1554 یا DIN 529؛ معمولاً از گریدهای 4.6، 8.8 و A2 برای مقاومت بالا استفاده میشود.
۲. برش اولیه
میلگردها یا میلههای فولادی طبق طول طراحیشده برش داده میشوند تا انکرها یکنواخت باشند.
۳. خمکاری
انتهای بولت با دستگاه خم یا پرس به شکل J، L یا U فرم داده میشود. زاویه و شعاع خم باید مطابق نقشه اجرایی باشد.
۴. رزوهزنی
رزوهها به روش نورد سرد یا برادهبرداری ایجاد میشوند. دقت در گام رزوه و صافی سطح اهمیت زیادی دارد.
۵. عملیات حرارتی
در برخی گریدها برای افزایش استحکام کششی و کاهش تنشهای باقیمانده، عملیات حرارتی انجام میشود.
۶. پوششدهی سطحی
پوششهای ضدزنگ مانند گالوانیزه گرم، الکتروپلیت یا زینک فلیک جهت افزایش دوام و مقاومت در برابر خوردگی اعمال میشود.
۷. کنترل ابعادی و تست مکانیکی
اندازهگیری طول، قطر، گام رزوه و زاویه خم طبق نقشه. سپس تستهای کشش، خمش و سختی انجام میگیرد.
۸. بستهبندی و برچسبگذاری
پس از تأیید کنترل کیفیت، هر سری انکر با برچسب مشخصات فنی (گرید، طول، قطر، استاندارد) بستهبندی میشود.
روشهای نصب انکر بولت (پیشنصب و پسنصب)
نصب معمولاً به دو روش اصلی انجام میشود: پیشنصب (Cast-in) و پسنصب (Post-installed).
۱. پیشنصب (Cast-in)
در این روش، بولت پیش از بتنریزی در محل خود فیکس میشود. پس از سختشدن بتن، بولت بهطور کامل در فونداسیون قفل میگردد.
۲. پسنصب (Post-installed)
در این روش، پس از اتمام بتنریزی، محل نصب سوراخکاری شده و انکربولت بهصورت مکانیکی یا با چسب شیمیایی نصب میشود. برای اصلاحات یا افزودن تجهیزات در سازههای موجود، این روش بهترین گزینه است.
🔹 پیشنصب (Cast-in)
- انکر در زمان قالببندی نصب میشود.
- نیاز به دقت بالا در تراز و موقعیت دارد.
- اتصال دائمی و با ظرفیت بالا ایجاد میکند.
- قابل اصلاح پس از بتنریزی نیست.
🔹 پسنصب (Post-installed)
- نصب پس از بتنریزی انجام میشود.
- مناسب برای تعمیرات و تغییرات سازه.
- قابل اجرا با انکر مکانیکی یا شیمیایی.
- وابسته به کیفیت سوراخکاری و چسب است.
نصب نادرست انکر میتواند دوام و ایمنی سازه را کاهش دهد. برای یادگیری ۵ اشتباه رایج در نصب انکربولت و جلوگیری از این مشکلات، حتماً این بخش را ببینید!
کاربردهای انکربولت
انکر ها در صنایع مختلف برای ایجاد اتصالات ایمن و پایدار استفاده میشوند. این قطعات نقش کلیدی در مهار بارهای کششی و برشی دارند و در همه پروژه ها کاربرد گستردهای پیدا کردهاند.
1. انکر بولت سوله
در ساخت سولهها و سازههای صنعتی، انکرها برای اتصال ستونها و تیرهای فلزی به فونداسیون بتنی استفاده میشوند. این اتصال باعث افزایش پایداری سازه در برابر باد و نیروهای جانبی میشود.
2. انکربولت دیواری
برای نصب تجهیزات و سازهها بر روی دیوارهای بتنی یا آجری، انکر دیواری به کار میرود. این نوع انکر توانایی تحمل بارهای عمودی و افقی را دارد و از جدا شدن قطعات نصبشده جلوگیری میکند.
3. انکر بولت دکل
در دکلهای مخابراتی، برق و برجهای فلزی، انکر بولتها برای تثبیت پایهها و انتقال نیروهای وارده به فونداسیون استفاده میشوند. استفاده از انکربولت مناسب، مقاومت سازه در برابر وزش باد شدید و لرزشها را تضمین میکند.
4. انکربولت مخازن
در نصب مخازن ذخیرهسازی آب، سوخت و مواد شیمیایی، انکر بولتها پایههای مخزن را به فونداسیون متصل میکنند. این اتصال از حرکت یا واژگونی مخازن جلوگیری میکند و ایمنی سازه را افزایش میدهد.
5. انکر بولت لوله
برای نصب لولههای انتقال آب، گاز بر روی کف یا دیوار، از انکر های مخصوص استفاده میشود. این انکرها فشار و وزن لولهها را تحمل میکنند و از تغییر موقعیت یا آسیب احتمالی جلوگیری میکنند.
طراحی تخصصی انکر بولت در FaraBolt
برای خرید انکر از فرابولت، امکان سفارش آنلاین وجود ندارد. برای استعلام قیمت و دریافت پیشفاکتور، لطفاً با شماره تماس یا واتساپ با ما در ارتباط باشید.
برای مشاهده قیمت محصولات انکر بولت، روی لینک زیر کلیک کنید:

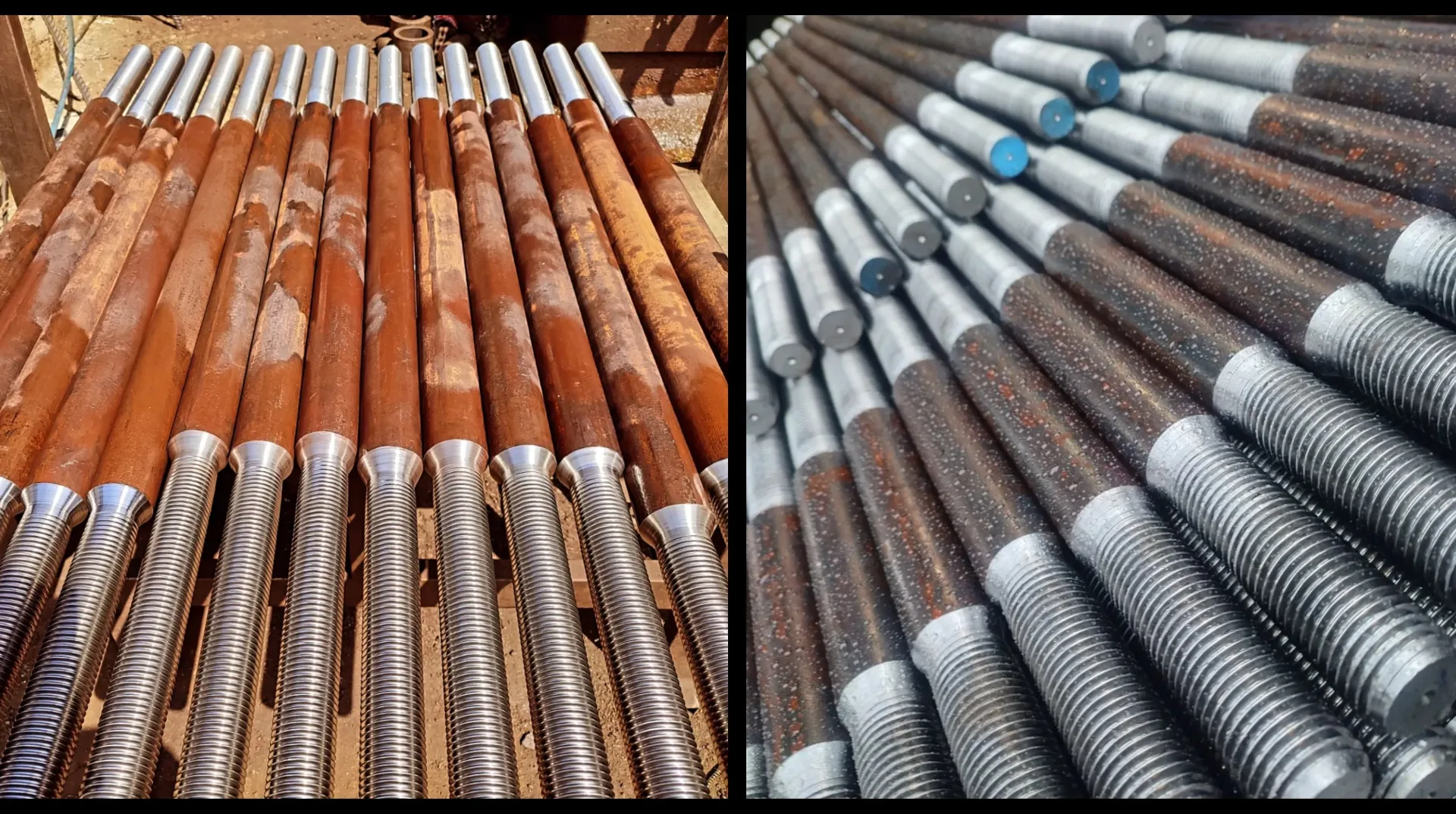

عکس انکر بولت های تولیدی در فرابولت
سوالات متداول
انکر بولت چیست؟
انکر بولت یکی از مهمترین اتصالات فلزی در صنعت ساختوساز و نصب تجهیزات صنعتی است. انکر ها نقش انتقال بار و مهار نیروهای کششی و برشی را به بستر زیرین ایفا میکنند.
انواع انکر بولت ها کداماند؟
انواع متداول شامل چشمی، الشکل، ایندکس، استیل، جوشی، چکشی، اسلیو دار، M20، M24 و فولادی هستند که هرکدام کاربرد مخصوص دارند.
کاربردهای انکر بولت چیست؟
استفاده در سولهها، دیوارها، دکلها، نصب مخازن و لولهها برای ایجاد اتصال ایمن و پایدار.
چرا انکر بولت اهمیت دارد؟
باعث افزایش ایمنی، پایداری و تحمل بار سازه شده و از جدا شدن یا واژگونی قطعات جلوگیری میکند.
انکربولت استیل چه کاربردی دارد؟
مناسب محیطهای مرطوب و صنعتی که نیاز به مقاومت در برابر خوردگی دارند.
