انکر بولت ضربهای؛ وقتی وقت و هزینه هر دو مهم است❗⚡
انکر بولت ضربهای (که با نامهای رول بولت ضربهای، انکر ضربهای و انکر چکشی نیز شناخته میشود) یکی از پرکاربردترین سیستمهای اتصال مکانیکی در صنایع پتروشیمی، فولادی، ساختمانی و تأسیساتی است. در این مقاله به صورت کامل و فنی این محصول را بررسی میکنیم.
رول بولت ضربهای چیست و چگونه کار میکند؟
انکر بولت ضربهای یا همان رول بولت ضربهای، نوعی انکر مکانیکی است که بدون نیاز به رزین یا چسب شیمیایی، مستقیماً با ضربه چکش داخل سوراخ از پیش حفاریشده در بتن، سنگ یا مصالح بنایی نصب میشود.
مکانیزم عملکرد آن بر اساس انبساط مکانیکی است؛ هنگام کوبش، پین یا مخروط داخلی باعث باز شدن غلاف انکر شده و نیروی اصطکاکی بالایی با دیواره سوراخ ایجاد میکند. این اصطکاک، مقاومت کششی و برشی قابل توجهی را بدون هیچ ماده جانبی تأمین میکند.
تفاوت انکر ضربهای با سایر انواع انکر
ویژگی | انکر بولت ضربهای | انکر شیمیایی | رول بولت مکانیکی معمولی |
|---|---|---|---|
روش نصب | ضربه چکش | رزین + زمان گیرش | پیچ و مهره |
زمان آمادهبهکار | فوری | ۲۰ دقیقه تا چند ساعت | فوری |
نیاز به ابزار | دریل + چکش | دریل + گان رزین | دریل + آچار |
مناسب برای | اتصالات سریع و میانرده | بارهای سنگین سازهای | اتصالات سنگین |
قابلیت جداسازی | محدود | غیرممکن | بله |
هزینه | اقتصادی | بالا | متوسط |

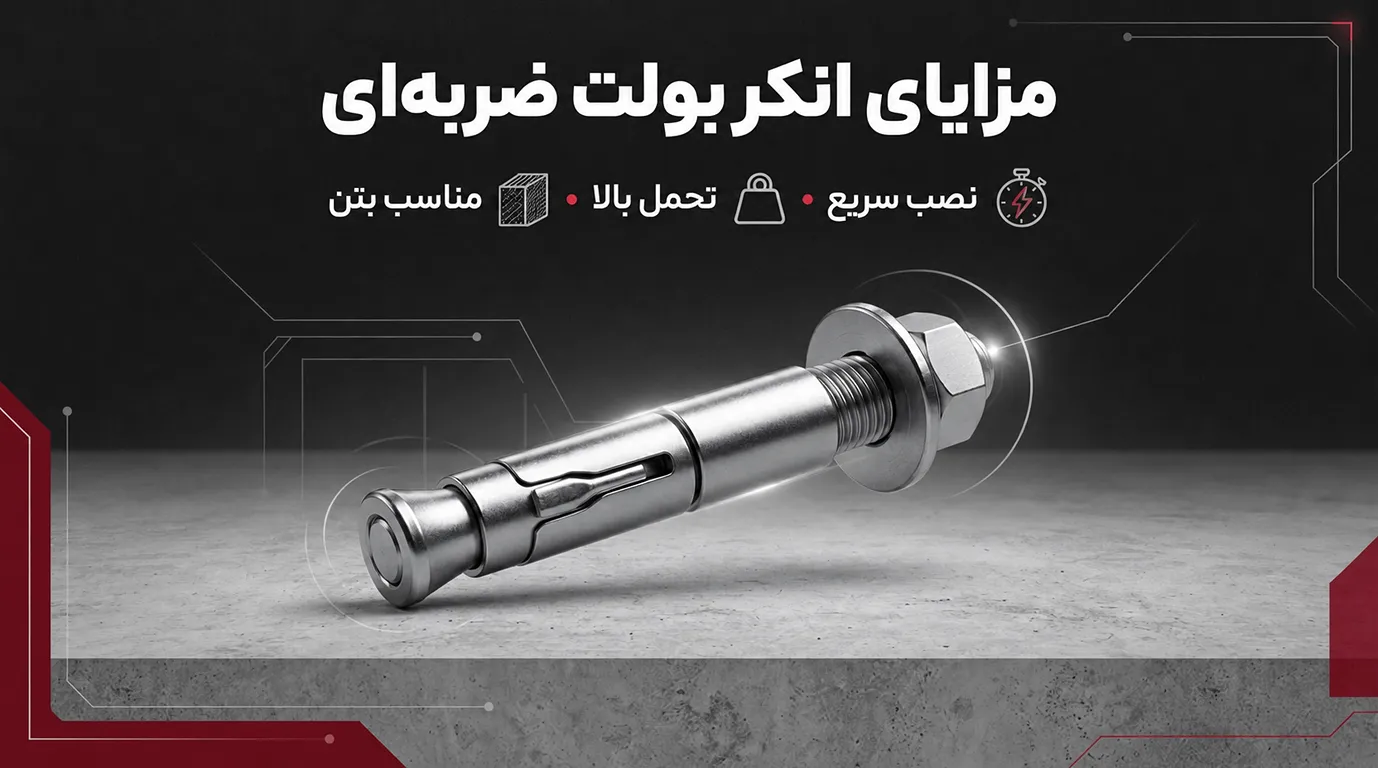

مزایای انکر بولت ضربهای در پروژههای صنعتی
۱. سرعت نصب بالا در توقفهای برنامهریزیشده
در صنایع پتروشیمی و پالایشگاهی، هر ساعت توقف هزینه دارد. انکر ضربهای بلافاصله پس از نصب بارگذاری میشود و نیازی به زمان انتظار برای گیرش رزین ندارد. این ویژگی در Turnaround های صنعتی یک مزیت عملیاتی جدی است.
۲. نصب در فضاهای محدود و دسترسی سخت
طراحی فشرده رول بولت ضربهای امکان نصب را در داخل داکتهای تأسیساتی، زیر سقفهای صنعتی، کانالهای کابل و فضاهایی که دسترسی به ابزار حجیم محدود است، فراهم میکند.
۳. عدم نیاز به ابزار تخصصی
برای نصب تنها به دریل ضربهای و چکش نیاز است. این موضوع وابستگی به تیمهای تخصصی را کاهش داده و هزینه اجرا را پایین میآورد.
۴. قابلیت کنترل کیفیت ساده
برخلاف انکرهای شیمیایی که کیفیت اتصال به مهارت اپراتور در تزریق رزین بستگی دارد، نصب انکر بولت ضربهای قابل بازرسی بصری فوری است.
مشخصات فنی و سایزبندی انکر بولت ضربهای
جدول سایزبندی و ظرفیت باربری
سایز | قطر سوراخ حفاری | حداقل عمق نصب | ظرفیت کشش تقریبی (بتن C25) | کاربرد متداول |
|---|---|---|---|---|
M6 | 6 mm | 25 mm | 1.5 – 2 kN | تابلو، کانالکشی سبک |
M8 | 8 mm | 30 mm | 2.5 – 3.5 kN | براکت تأسیسات، نرده |
M10 | 10 mm | 40 mm | 4 – 5.5 kN | داربست سبک، تجهیزات |
M12 | 12 mm | 50 mm | 6 – 8 kN | سازه صنعتی، پایه ماشین |
M16 | 16 mm | 60 mm | 10 – 14 kN | اتصالات سنگین صنعتی |
M20 | 20 mm | 80 mm | 16 – 22 kN | سازه باربر، پتروشیمی |
توجه: مقادیر ظرفیت باربری بر اساس بتن C25 غیرترکخورده است. در بتن ترکخورده یا مصالح بنایی ضریب کاهشی اعمال میشود.
جنس و پوشش: چه متریالی برای کدام محیط مناسب است؟
فولاد گالوانیزه گرم (HDG)
پوشش روی حداقل 45 میکرون
مناسب برای محیطهای صنعتی سرپوشیده با رطوبت متوسط
کاربرد: ساختمانهای صنعتی، سولهها، انبارها
فولاد زنگنزن A2 (304)
مقاوم در برابر رطوبت بالا و مواد شیمیایی خفیف
کاربرد: صنایع غذایی، دارویی، محیطهای مرطوب
فولاد زنگنزن A4 (316)
مقاوم در برابر کلریدها و محیطهای اسیدی
انتخاب اول برای پتروشیمی، پالایشگاه و صنایع فولادی
کاربرد: هر محیطی که با مواد خورنده در تماس است
فولاد کربنی با پوشش الکتروگالوانیزه
اقتصادیترین گزینه
مناسب برای محیطهای خشک داخلی با بار سبک تا متوسط
«بهترین انتخاب برای محیطهای صنعتی سرپوشیده، [انکر بولت گالوانیزه] با کیفیت و قیمت رقابتی فرابولت است.»

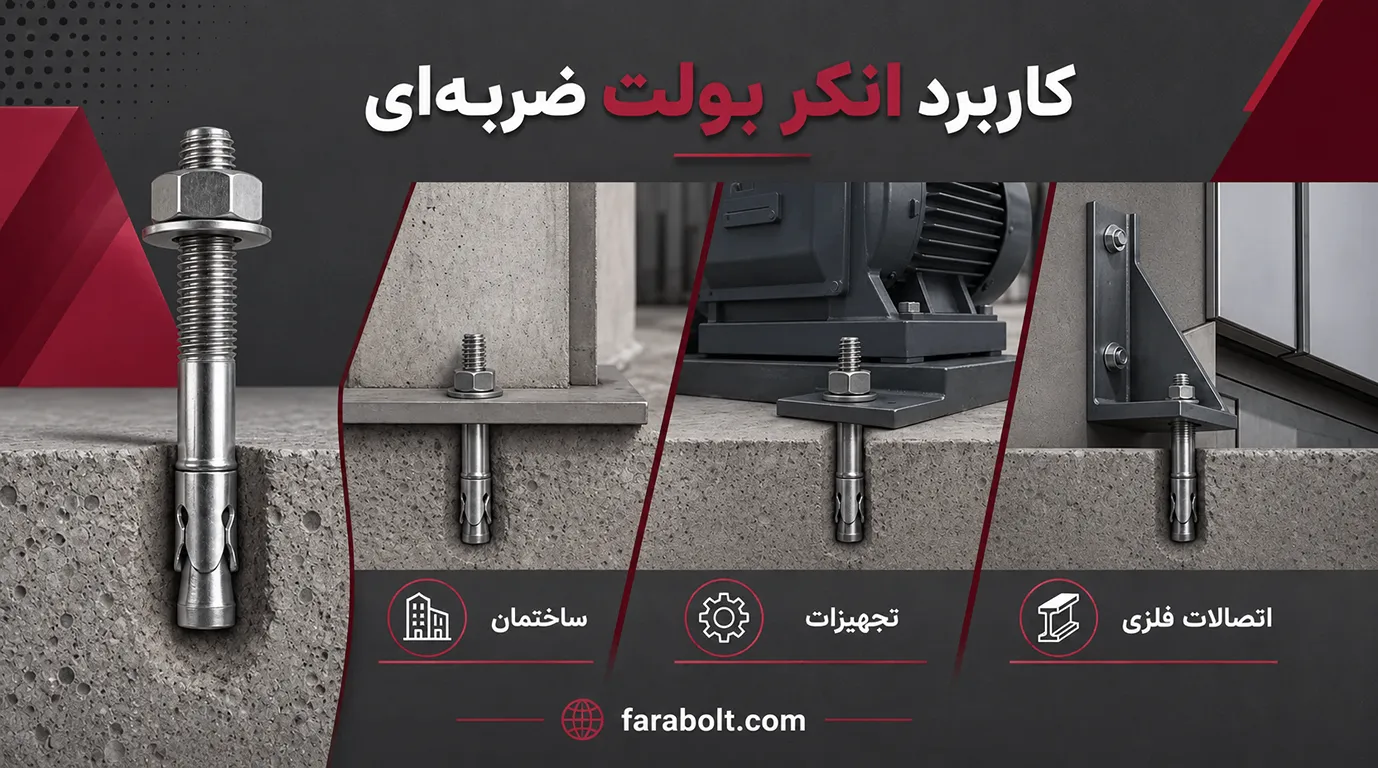

کاربرد انکر ضربهای در صنایع مختلف
پتروشیمی و پالایشگاه
رول بولت ضربهای در این صنایع در موارد زیر استفاده میشود:
نصب سینیهای کابل (Cable Tray) روی دیوار و سقف
براکت لولهکشی (Pipe Support) در سیستمهای ابزاردقیق
نگهدارنده تجهیزات فشار پایین
داربستهای دائمی و نردبانهای دسترسی
به دلیل حضور گازهای خورنده و رطوبت بالا، انکر A4 یا HDG با پوشش ضخیم توصیه میشود. در زونهای ATEX همچنین باید از ابزار جرقهزا اجتناب شود.
صنایع فولادی و متالورژی
اتصال گاردریلهای ایمنی در مسیر تردد
نصب تجهیزات روی کف بتنی کارخانه
مهاربندی سازههای فلزی ثانویه
نصب سیستمهای خنککاری و روغنکاری
نکته مهم: در کارخانههای فولاد، ارتعاشات ماشینآلات سنگین باید در محاسبه ضریب ایمنی لحاظ شود. در بارهای دینامیک، ظرفیت باربری انکر ضربهای تا ۳۰ درصد کاهش پیدا میکند.
ساختمان و پیمانکاری عمومی
نصب نماهای کامپوزیت و کرتین وال
اتصال پروفیلهای فلزی به دیوار و سقف بتنی
نگهداری سیستمهای تأسیساتی (برق، مکانیک، آتشنشانی)
اجرای وال پست و هندریل
نصب ریل آسانسور در چاهکهای بتنی
صنایع دریایی و بنادر
در این محیطها به دلیل خوردگی شدید ناشی از نمک دریا، استفاده از A4 با پوشش اضافی الزامی است و بازرسی دورهای اتصالات باید طبق برنامه نگهداری انجام شود.
استانداردهای فنی انکر بولت ضربهای
در پروژههای صنعتی و ساختمانی معتبر، انطباق با استانداردهای زیر الزامی است:
ETAG 001 / ETA: ارزیابی فنی اروپایی برای انکرهای فلزی در بتن
ACI 318: استاندارد آمریکایی طراحی اتصالات بتنی
DIN 571 / ISO 8992: استانداردهای ابعادی و مکانیکی
ASTM F1554: مشخصات مکانیکی میلمهارهای ساختاری
در پروژههای پتروشیمی و پالایشگاهی، ارائه گواهینامه انطباق (Mill Certificate) و نتایج آزمون کشش (Pull-out Test) معمولاً جزء الزامات تأیید مهندسی است.
راهنمای فنی انتخاب انکر بولت ضربهای
مدیران خرید و مهندسین پروژه برای انتخاب صحیح باید پارامترهای زیر را مشخص کنند:
جنس بستر: بتن معمولی، بتن سبک، آجر یا سنگ؟ مقاومت فشاری بتن (C20 تا C50) مستقیماً بر ظرفیت باربری تأثیر میگذارد.
نوع بارگذاری: کشش خالص، برش خالص یا ترکیبی؟ آیا بار استاتیک است یا دینامیک؟
شرایط محیطی: دما، رطوبت، حضور کلرید یا اسید، شرایط ATEX.
ضریب ایمنی مورد نیاز: در پروژههای پتروشیمی حداقل ضریب ایمنی ۴ الزامی است. در پروژههای ساختمانی معمولاً ۲.۵ تا ۳ کافی است.
فاصله از لبه و بین انکرها: نزدیک بودن به لبه بتن ظرفیت باربری را کاهش میدهد و باید طبق جدولهای سازنده بررسی شود.

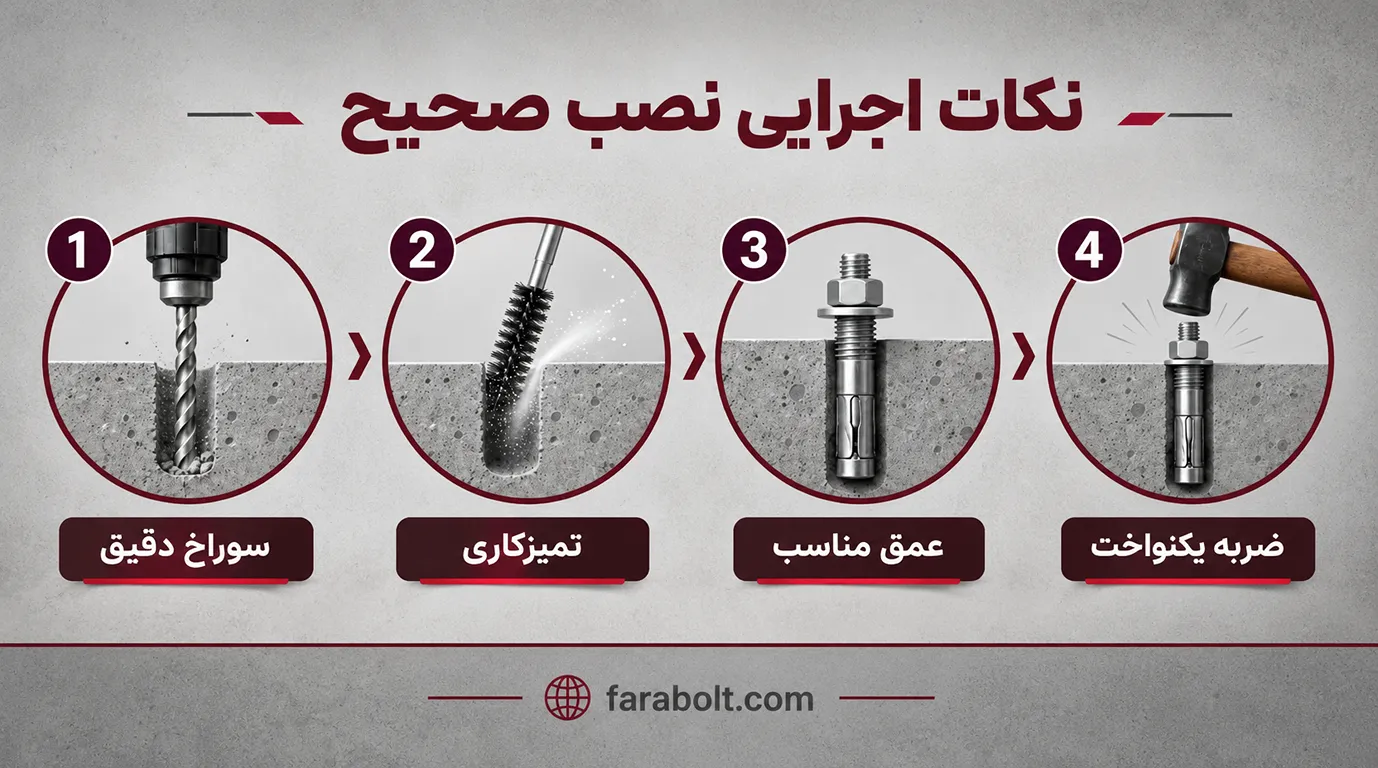

نکات اجرایی نصب صحیح رول بولت ضربهای
قطر و عمق سوراخ باید دقیقاً مطابق مشخصات فنی سازنده باشد؛ سوراخ بزرگتر ظرفیت را کاهش میدهد.
تمیزکاری سوراخ با هوای فشرده یا برس فلزی الزامی است؛ گرد و غبار باعث کاهش شدید اصطکاک میشود.
انکر باید تا عمق کامل کوبیده شود؛ نصب ناقص خطرناک است.
در پروژههای حساس، Pull-out Test نمونهای قبل از اجرای کامل ضروری است.
در دماهای زیر صفر یا بتن مرطوب با مشاور فنی سازنده مشورت شود.
از ابزار ضربهای کنترلشده استفاده کنید؛ ضربه بیش از حد میتواند غلاف را آسیب برساند.
انکر بولت ضربهای فرابولت؛ تولید داخلی با کیفیت صنعتی
شرکت فرابولت به عنوان تولیدکننده داخلی انکر بولت ضربهای، تمام سایزها از M6 تا M20 را در جنسهای گالوانیزه گرم، A2 و A4 تولید میکند.
تأمین یکجا تمام سایزها و جنسها بدون نیاز به چند تأمینکننده
ارائه مستندات فنی شامل گواهینامه، Mill Certificate و نتایج آزمون
مشاوره فنی رایگان برای انتخاب صحیح انکر بر اساس شرایط پروژه
امکان تأمین حجمی برای پروژههای بزرگ صنعتی و پیمانکاری
برای استعلام قیمت، دریافت نمونه یا مشاوره فنی با تیم فرابولت تماس بگیرید.
سوالات متداول
س: تفاوت انکر بولت ضربهای با انکر شیمیایی چیست؟
ج: انکر ضربهای فوری بارگذاری میشود، ابزار سادهتری نیاز دارد و اقتصادیتر است. انکر شیمیایی برای بارهای سازهای بسیار سنگین مناسبتر است اما نصب آن زمانبر و گرانتر است.
س: بهترین جنس انکر بولت ضربهای برای پتروشیمی کدام است؟
ج: فولاد زنگنزن A4 (316) به دلیل مقاومت بالا در برابر کلرید و محیطهای خورنده، انتخاب اول برای پتروشیمی و پالایشگاه است.
س: آیا انکر بولت ضربهای برای بارهای دینامیک مناسب است؟
ج: در بارهای دینامیک و ارتعاشی ظرفیت باربری تا ۳۰ درصد کاهش مییابد. ضریب ایمنی باید در محاسبات لحاظ شود.
س: مهمترین نکته در نصب صحیح رول بولت ضربهای چیست؟
ج: سوراخ باید دقیقاً همقطر با انکر، کاملاً تمیز و تا عمق کامل حفاری شده باشد. سوراخ بزرگتر یا کثیف، ظرفیت باربری را به شدت کاهش میدهد.
