صفحه ستون — راهنمای جامع طراحی، اجرا و خرید

مقاله‌ای جامع درباره‌ی صفحه ستون؛ تعریف، انواع، محاسبه، اجرا، اشتباهات رایج و راهنمای خرید از فرابولت.

فهرست مطالب

• مقدمه‌ای بر صفحه ستون و اهمیت آن در سازه‌های فلزی
• صفحه ستون چیست؟ تعریف و نقش آن در انتقال نیرو
• اجزای تشکیل‌دهنده صفحه ستون
• انواع صفحه ستون از نظر شکل و عملکرد
• ابعاد و ضخامت مناسب صفحه ستون
• محاسبه و طراحی صفحه ستون
• نحوه اجرای صفحه ستون در پروژه‌های ساختمانی
• ابزار و مصالح مورد نیاز برای اجرای صفحه ستون
• اشتباهات رایج در طراحی و اجرا
• استانداردها و آیین‌نامه‌های مرتبط
• نکات افزایش دوام و عملکرد
• نتیجه‌گیری و جمع‌بندی
• سؤالات متداول
• خرید صفحه ستون از فرابولت

مقدمه‌ای بر صفحه ستون و اهمیت آن در سازه‌های فلزی

در سازه‌های فلزی، انتقال بار از ستون‌ها به فونداسیون یکی از مراحل کلیدی در ایمنی و پایداری سازه است. صفحه ستون به‌عنوان واسطه‌ای بین ستون فلزی و فونداسیون بتنی عمل می‌کند و نقش توزیع یکنواخت بار، تثبیت اتصال و فراهم‌آوردن سطح نصب برای ستون را بر عهده دارد.

📞 09125259908-استعلام فوری قیمت انکر بولت از فرابولت

انتخاب، طراحی و نصب صحیح بیس پلیت مستقیماً روی عملکرد سازه در برابر بارهای ثقلی، جانبی و دینامیکی تأثیر می‌گذارد.

در این مقاله سعی شده است تمام جنبه‌های فنی و کاربردی مرتبط با بیس پلیت پوشش داده شود تا مهندسان، پیمانکاران و کارفرمایان بتوانند تصمیمات آگاهانه برای طراحی، اجرا و خرید این قطعه مهم اتخاذ کنند.

صفحه ستون چیست؟ تعریف و نقش آن در انتقال نیرو

صفحه ستون به ورق یا صفحه فولادی اطلاق می‌شود که در انتهای ستون‌های فلزی قرار گرفته و به کمک بولت‌ها (انکر بولت‌ها) به فونداسیون متصل می‌گردد. این صفحه نیروهای محوری، برشی و گشتاورهای وارد بر ستون را به بتن منتقل می‌کند. وظایف اصلی صفحه ستون عبارت‌اند از:

• توزیع بار محوری ستون روی سطح فونداسیون.
• ایجاد سطح مناسب برای نصب ستون و تراز کردن آن.
• انتقال برش و گشتاور از ستون به بولت‌ها و در نهایت به فونداسیون.
• ایجاد اتصال قابل جداشدن در محل نصب ستون (در سازه‌های قابل مونتاژ).

برای خواندن مقاله جامع و تخصصی مقاله بیس پلیت کلیک نمایید.

اجزای تشکیل‌دهنده صفحه ستون

صفحه فولادی

صفحه فولادی بخش اصلی اتصال است. جنس معمول آن از فولاد ساختمانی با معیارهایی مانند ST37، S355 و مشابه است. ضخامت، ابعاد و نوع ورق بسته به بارگذاری، نوع ستون و شرایط سازه انتخاب می‌شود.

ستون فلزی

ستون فلزی (قوطی، لوله، IPE، H یا سایر مقاطع) روی بیس پلیت قرار می‌گیرد یا به آن جوش یا پیچ می‌شود. صفحه باید با مقطع ستون همخوانی هندسی و سازه‌ای داشته باشد.

بولت یا انکر بولت

بولت‌ها وظیفه اتصال صفحه به فونداسیون را بر عهده دارند. انتخاب تعداد، قطر و آرایش bolt‌ها براساس محاسبات نیروی برشی و کششی انجام می‌شود. انکر بولت‌ها قبل از بتن‌ریزی فونداسیون جاگذاری می‌شوند یا به‌صورت چسب‌گذاری بعد از بتن‌ریزی نصب می‌شوند.

ملات زیر صفحه ستون (گروت)

برای پر کردن فضای خالی بین سطح فونداسیون و صفحه ستون و توزیع بار مناسب از گروت (ملات اپوکسی یا سیمانی با مقاومت بالا) استفاده می‌شود. گروت نقش کلیدی در جلوگیری از تمرکز تنش‌ها و افزایش تماس کامل بین صفحه و بتن دارد.

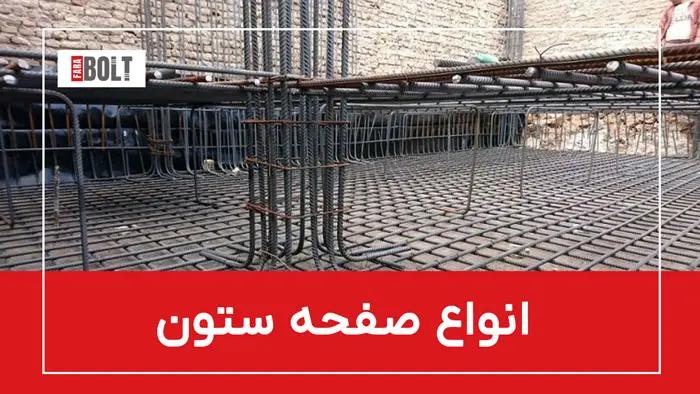

انواع صفحه ستون از نظر شکل و عملکرد

صفحه ستون‌ها بسته به نوع سازه، میزان بارگذاری، نوع اتصال ستون و شرایط اجرایی به چند مدل مختلف تقسیم می‌شوند.

 شناخت انواع صفحه ستون به مهندسان کمک می‌کند تا بهترین گزینه را از نظر فنی و اقتصادی انتخاب کنند. در ادامه، رایج‌ترین انواع صفحه ستون معرفی و توضیح داده شده‌اند.

1. صفحه ستون ساده

بیس پلیت ساده متداول‌ترین نوع در سازه‌های فلزی سبک و ساختمان‌های معمولی است. این مدل از یک ورق فولادی یکنواخت تشکیل شده که ستون مستقیماً بر روی آن جوش یا پیچ می‌شود.

 وظیفه اصلی آن توزیع یکنواخت بار محوری ستون بر سطح فونداسیون است. در این نوع، بارها عمدتاً فشاری هستند و به همین دلیل ضخامت صفحه معمولاً زیاد نیست. اجرای ساده و هزینه پایین، از مهم‌ترین مزایای بیس پلیت ساده محسوب می‌شود.

2. صفحه ستون با ورق مضاعف

زمانی که بار وارد بر ستون زیاد باشد یا فونداسیون نیاز به افزایش سطح تماس داشته باشد، از صفحه ستون با ورق مضاعف استفاده می‌شود. در این حالت، دو یا چند ورق فولادی به‌صورت لایه‌ای روی هم قرار گرفته و به یکدیگر جوش می‌شوند تا سختی و مقاومت بیشتری ایجاد کنند.

 این مدل معمولاً در سازه‌های صنعتی یا ستون‌هایی با مقاطع سنگین‌تر مورد استفاده قرار می‌گیرد. ضخامت کلی و جزئیات جوش در طراحی این نوع بیس پلیت باید با دقت محاسبه شود تا از تمرکز تنش در لایه‌ها جلوگیری گردد.

3. صفحه ستون با ورق زیرسری و روسری (صفحه ستون تقویتی)

در مواردی که نیروهای خمشی یا گشتاورهای بزرگی به ستون وارد می‌شود، استفاده از صفحه ستون با ورق زیرسری و روسری ضروری است.

 در این مدل، علاوه بر ورق اصلی پایه، ورق‌های تقویتی در بالا و پایین محل اتصال جوش داده می‌شوند تا نیروها بهتر توزیع شوند.

 این نوع بیس پلیت معمولاً در پایه جرثقیل‌ها، سازه‌های سنگین و ستون‌های دارای بار جانبی بالا مورد استفاده قرار می‌گیرد. وجود این صفحات تقویتی باعث افزایش ظرفیت خمشی و کاهش تغییر شکل موضعی می‌شود.

4. صفحه ستون سنگین

صفحه ستون سنگین برای سازه‌هایی طراحی می‌شود که بارهای بسیار بالا، ارتعاشات شدید یا نیروهای دینامیکی را تجربه می‌کنند؛

 مانند نیروگاه‌ها، سوله‌های صنعتی بزرگ، سازه‌های جرثقیلی یا برج‌های بلند فلزی.

 این صفحات معمولاً ضخامت زیادی دارند و گاهی همراه با ریب‌های تقویتی عمودی (ورق‌های جانبی) ساخته می‌شوند تا توان انتقال گشتاورها و برش‌های زیاد را داشته باشند.

 ساخت و نصب این نوع صفحه ستون نیازمند دقت بالا، تجهیزات سنگین و کنترل دقیق جوشکاری است.

5. صفحه ستون لولادار (مفصلی)

در برخی سازه‌ها نیاز است که ستون به‌صورت مفصلی به فونداسیون متصل شود تا انتقال گشتاور صورت نگیرد. در این حالت از صفحه ستون لولادار استفاده می‌شود که طراحی آن به‌گونه‌ای است که فقط نیروی فشاری یا کششی منتقل می‌شود و ممان خمشی از طریق صفحه عبور نمی‌کند.

 این نوع اتصال معمولاً در سازه‌هایی که انعطاف‌پذیری پایه ستون مدنظر است (مانند سوله‌ها و خرپاهای سبک) کاربرد دارد.

6. صفحه ستون گیردار (صلب)

بر خلاف نوع مفصلی، صفحه ستون گیردار برای انتقال کامل نیروها و گشتاورها طراحی می‌شود.

 در این حالت، بیس پلیت با ضخامت بالا، بولت‌های متعدد و در صورت نیاز، ورق‌های جانبی تقویتی طراحی می‌گردد تا پیوستگی کامل بین ستون و فونداسیون برقرار شود.

 این نوع اتصال در سازه‌هایی که نیاز به مقاومت بالا در برابر زلزله و بارهای جانبی دارند (مانند قاب‌های خمشی) مورد استفاده قرار می‌گیرد. به‌طور کلی انتخاب نوع بیس پلیت باید بر اساس نوع سازه، بارهای طراحی، شرایط اجرایی و ملاحظات اقتصادی صورت گیرد.

 مهندس طراح با بررسی تمامی عوامل مؤثر از جمله نوع ستون، بارگذاری، نوع خاک و روش نصب، بهترین گزینه را انتخاب می‌کند تا اتصال مطمئن و بادوامی بین ستون و فونداسیون ایجاد شود.

ابعاد و ضخامت مناسب صفحه ستون

تعیین ابعاد و ضخامت صفحه ستون به عوامل زیر بستگی دارد:

1. حجم و نوع بار وارد بر ستون (محوری، برشی، گشتاور).
2. ابعاد مقطع ستون و نوع اتصال (جوشی یا پیچ).
3. کیفیت و مقاومت بتن فونداسیون و نوع گروت.
4. فاصله و قطر بولت‌ها و الگوی آرایش آنها.

معمولاً برای سازه‌های معمولی ضخامت صفحه بین 10 تا 30 میلی‌متر و برای بارهای سنگین‌تر تا 40 میلی‌متر یا بیشتر انتخاب می‌شود؛ اما این مقادیر باید براساس محاسبه طراحی قطعی شوند.

📞 09125259908-استعلام فوری قیمت انکر بولت از فرابولت

محاسبه و طراحی صفحه ستون

طراحی صفحه ستون شامل چند گام اصلی است:

6.1 تعیین بارهای وارد بر بیس پلیت

ابتدا باید بارهای محوری، برشی و گشتاورهای وارد بر ستون را از تحلیل سازه استخراج کرد. این بارها می‌توانند ناشی از بارهای ثابت، بار زنده، بار باد، زلزله و بارهای خاص باشند.

6.2 محاسبه تنش مجاز خاک و انتقال نیرو

ظرفیت باربری فونداسیون و تنش قابل قبول خاک تعیین می‌شود تا مطمئن شویم بار منتقل‌شده توسط بیس پلیت به خاک فونداسیون بیش از محدوده مجاز نیست.

6.3 تعیین ضخامت صفحه

ضخامت صفحه باید توانایی تحمل فشارها و برش‌های موضعی و توزیع نیرو را داشته باشد. محاسبات شامل کنترل تنش فشاری، تنش برشی و کشش در نواحی اطراف بولت‌هاست.

6.4 کنترل تنش خمشی در صفحه

هنگامی که صفحه تحت گشتاور قرار می‌گیرد، ممکن است در نواحی بین بولت‌ها یا راس صفحه تنش خمشی قابل‌توجهی ایجاد شود که باید کنترل و به‌وسیله‌ی ورق‌های تقویتی یا افزایش ضخامت برطرف گردد.

طراحی دقیق بیس پلیت معمولاً با استفاده از استانداردها و آیین‌نامه‌های طراحی سازه‌های فولادی انجام می‌شود و توصیه می‌شود که محاسبات توسط مهندس سازه دارای صلاحیت انجام شود.

نحوه اجرای بیس پلیت در پروژه‌های ساختمانی

مراحل نصب بیس پلیت به‌صورت گام‌به‌گام در ادامه توضیح داده شده است:

1. آماده‌سازی فونداسیون

• سطح بالایی فونداسیون باید تمیز، صاف و تراز باشد.
• موقعیت انکر بولت‌ها با شابلون یا نقشه اجرایی کنترل می‌شود.
• در صورت وجود پستی‌بلندی یا آلودگی، سطح بتن باید تراشیده یا تمیز شود تا تماس کامل با گروت برقرار گردد.

2. نصب انکر بولت‌ها

• انکر بولت‌ها قبل از بتن‌ریزی در محل دقیق خود قرار داده و تثبیت می‌شوند.
• اگر انکرها پس از بتن‌ریزی نصب شوند، از چسب‌های کاشت بولت استفاده می‌شود.
• کنترل فاصله و عمق قرارگیری بولت‌ها اهمیت زیادی دارد تا نصب بیس پلیت دشوار نشود.

برای یادگیری اشتباهات رایج در نصب انکر بولت کلیک نمایید.

3. جانمایی و تراز کردن بیس پلیت

• بیس پلیت روی بولت‌ها قرار می‌گیرد و ارتفاع آن تنظیم می‌شود.
• از مهره‌ها، واشرها یا گوه‌های فولادی برای تنظیم دقیق استفاده می‌شود.
• تراز لیزری یا حبابی برای کنترل افق بودن صفحه به کار می‌رود تا ستون بدون انحراف نصب شود.

4. اتصال موقت ستون

• ستون فلزی روی بیس پلیت قرار داده و به‌صورت موقت با جوش یا گیره مهار می‌شود.
• این مرحله موقعیت دقیق ستون را نسبت به محورهای سازه تثبیت می‌کند.

5. گروت‌ریزی زیر بیس پلیت

• گروت با مقاومت فشاری بالا فضای خالی زیر بیس پلیت را پر می‌کند.
• گروت باید از یک سمت ریخته شود تا هوا در زیر صفحه محبوس نماند.
• زمان کافی برای گیرش اولیه و نهایی گروت رعایت شود.

6. سفت‌کردن مهره‌ها و کنترل گشتاور

• پس از سخت شدن گروت، مهره‌های بولت با گشتاور مشخص سفت می‌شوند.
• استفاده از آچار ترک‌متر برای جلوگیری از آسیب به رزوه‌ها ضروری است.

7. جوشکاری نهایی و کنترل کیفیت

• اگر اتصال ستون جوشی است، جوش نهایی انجام می‌شود.
• اتصالات باید بازرسی چشمی و در صورت نیاز با تست‌های غیرمخرب کنترل شوند.

8. رنگ‌آمیزی و پوشش ضد خوردگی

• سطح بیس پلیت، پیچ‌ها و محل جوش با رنگ اپوکسی یا ضدزنگ پوشانده می‌شود.
• این کار عمر مفید اتصال را افزایش داده و زیبایی سازه را بهبود می‌دهد.

ابزار و مصالح موردنیاز برای اجرای صفحه ستون

اجرای دقیق و اصولی صفحه ستون نیازمند ابزارها و مصالح استاندارد است تا علاوه بر دقت در نصب، دوام و ایمنی سازه نیز تضمین شود. در جدول زیر مهم‌ترین موارد موردنیاز برای اجرای صفحه ستون آورده شده است:

ردیف نام ابزار یا مصالح کاربرد توضیحات فنی

 1

ورق فولادی (صفحه ستون)

انتقال بار ستون به فونداسیون

از فولاد ST37 یا ST52 با ضخامت محاسباتی مناسب ساخته می‌شود.

2

انکر بولت

اتصال بیس پلیت به بتن

در انواع L، J یا مستقیم با رزوه کامل تولید می‌شود.

3

گروت صنعتی

پرکردن فضای زیر صفحه ستون

دارای روانی بالا و مقاومت فشاری زیاد (بیش از 700 کیلوگرم بر سانتی‌متر مربع).

4

تراز لیزری یا حبابی

تراز کردن بیس پلیت

برای کنترل افق بودن صفحه و جلوگیری از انحراف ستون استفاده می‌شود.

5

آچار ترک‌متر

سفت کردن مهره‌ها با گشتاور مشخص

از آسیب رزوه‌ها جلوگیری کرده و یکنواختی اتصال را تضمین می‌کند.

6

الکترود جوشکاری

اتصال جوشی ستون و صفحه ستون

معمولاً از نوع E6013 یا E7018 با ضخامت متناسب با ضخامت ورق استفاده می‌شود.

7

رنگ ضدزنگ یا اپوکسی

پوشش نهایی بیس پلیت

جهت جلوگیری از خوردگی و افزایش طول عمر سازه استفاده می‌شود.

انتخاب درست هر یک از این مصالح و ابزارها، نقش کلیدی در کیفیت نهایی اجرا دارد. به‌ویژه نوع گروت و دقت در تراز کردن صفحه از مهم‌ترین عوامل موفقیت در نصب هستند.

📞 09125259908-استعلام فوری قیمت انکر بولت از فرابولت

اشتباهات رایج در نصب بیس پلیت

نصب بیس پلیت نیازمند دقت بالا و رعایت نکات فنی است. در پروژه‌های مختلف، اشتباهات رایج می‌تواند باعث کاهش دوام و ایمنی ستون‌ها شود. در ادامه مهم‌ترین اشتباهات ذکر شده است:

• عدم تراز دقیق بیس پلیت که منجر به نصب ستون با انحراف می‌شود.
• قرارگیری نادرست انکر بولت‌ها یا فاصله نامناسب بین آن‌ها.
• گروت‌ریزی ناقص یا حبس هوا در زیر بیس پلیت که انتقال بار را مختل می‌کند.
• عدم رعایت گشتاور صحیح در سفت کردن مهره‌ها که باعث شل‌شدن یا آسیب رزوه‌ها می‌شود.
• جوشکاری غیر استاندارد و عدم کنترل کیفیت جوش‌ها.
• عدم پوشش ضد خوردگی یا رنگ‌آمیزی نامناسب که طول عمر اتصال را کاهش می‌دهد.

استانداردها و آیین‌نامه‌های مرتبط با صفحه ستون

طراحی و اجرای صفحه ستون معمولاً بر اساس استانداردهای ملی و بین‌المللی انجام می‌شود. این استانداردها دستورالعمل‌هایی در مورد روش‌های محاسبه، الزامات جوش، پیچ‌ها، الزامات کیفیت مصالح و تست‌ها ارائه می‌دهند. برای اطمینان از عملکرد صحیح، همیشه آیین‌نامه‌های مرجع ملی و جزئیات پروژه را مد نظر قرار دهید و در صورت نیاز از متخصصان مربوطه مشورت بگیرید.

ردیف استاندارد عنوان استاندارد کاربرد در صفحه ستون

 1

ASTM A36 / A572

مشخصات فولاد ساختمانی

برای تعیین نوع فولاد مورد استفاده در ساخت صفحه ستون.

2

AISC 360

آیین‌نامه طراحی سازه‌های فولادی

اصول طراحی و ابعاد صفحه ستون‌ها را مشخص می‌کند.

3

ACI 318

کد طراحی سازه‌های بتنی

برای طراحی فونداسیون زیر صفحه ستون استفاده می‌شود.

4

AWS D1.1

استاندارد جوشکاری سازه‌های فولادی

نحوه جوشکاری صفحه ستون به ستون را تعیین می‌کند.

نکات مهم برای افزایش دوام و عملکرد بیس پلیت

برای افزایش عمر و کارایی، موارد زیر را رعایت کنید:

• استفاده از پوشش‌های ضد خوردگی (گالوانیزه، رنگ اپوکسی یا پوشش‌های مخصوص صنعتی) به‌ویژه در محیط‌های مرطوب یا خورنده.
• بازرسی دوره‌ای بولت‌ها، جوش‌ها و وضعیت گروت و ترمیم در صورت مشاهده خوردگی یا ترک.
• اجرای درست و کنترل کیفیت گروت‌ریزی برای جلوگیری از ته‌نشینی و ایجاد حفره زیر صفحه.
• رعایت گشتاور سفت‌کردن بولت‌ها طبق دستورالعمل تولیدکننده پیچ و استاندارد طراحی.
• ثبت مستندات نصب و نگهداری برای پیگیری وضعیت در طول عمر سازه.

نتیجه‌گیری و جمع‌بندی نهایی

صفحه ستون یکی از کلیدی‌ترین المان‌ها در اتصال ستون به فونداسیون است و عملکرد صحیح آن تأثیر مستقیم بر ایمنی و دوام سازه دارد. انتخاب درست نوع صفحه، محاسبه ضخامت، آرایش بولت‌ها، اجرای گروت و نظارت کیفی، همه از عوامل تعیین‌کننده‌اند. همیشه طراحی را براساس بارگذاری واقعی و استانداردهای معتبر انجام دهید و نصب را زیر نظر تیم مجرب به اجرا برسانید.

سؤالات متداول درباره صفحه ستون

صفحه ستون چه تفاوتی با پلیت پایه دارد؟

اصطلاحات معمولاً نزدیک به هم هستند؛ پلیت پایه یا Base Plate همان صفحه‌ای است که در انتهای ستون نصب می‌شود. در صنایع مختلف ممکن است نام‌گذاری متفاوت باشد اما عملکرد مشابه است.

آیا همیشه باید از گروت استفاده کرد؟

در اغلب موارد استفاده از گروت توصیه می‌شود تا تماس کامل بین صفحه و بتن برقرار شود. در برخی شرایط خاص و با طراحی ویژه ممکن است جایگزین‌هایی وجود داشته باشد اما گروت متداول‌ترین روش است.

چگونه قطر و تعداد بولت‌ها را تعیین کنیم؟

تعیین قطر و تعداد بولت‌ها باید بر اساس محاسبه نیروی برشی و کششی وارد بر اتصال انجام شود. معمولاً طراحی توسط مهندس سازه با استفاده از آیین‌نامه‌ها انجام می‌شود.

آیا صفحه ستون باید گالوانیزه شود؟

در محیط‌های خورنده یا فضای باز توصیه می‌شود از پوشش‌های محافظ مانند گالوانیزه استفاده شود تا خوردگی کاهش یابد.

خرید صفحه ستون از فرابولت

فرابولت ارائه‌دهنده انواع صفحه ستون با کیفیت بالا، دقت ابعادی عالی و پوشش ضد خوردگی استاندارد است.

 تمامی محصولات همراه با گواهی کیفیت و پشتیبانی فنی عرضه می‌شوند.

 برای اطمینان از تناسب دقیق با پروژه شما، حتماً استعلام قیمت دریافت کنید.
