استاد بولت چیست؟ کاربرد، مشخصات فنی و راهنمای انتخاب
در دنیای صنعت، اتصالهای مکانیکی نقش حیاتی در ایمنی و پایداری سازهها دارند. یکی از پرکاربردترین و مهمترین این اتصالها، استاد بولت است؛ قطعهای که شاید در نگاه اول ساده به نظر برسد، اما در پشت هر خط لوله پتروشیمی، هر مخزن تحتفشار و هر اتصال فلنجی، حضور بیصدای آن احساس میشود. این قطعهی کوچک اما حیاتی، در شرایطی بهکار میرود که هیچ راهحل جایگزینی نمیتواند همان سطح از ایمنی و پایداری را تضمین کند.
در این مقاله، بهطور کامل بررسی میکنیم که استاد بولت چیست، چه مشخصات فنی دارد، در کجا استفاده میشود، چه سایزهایی دارد و چطور میتوان نمونهی با کیفیت آن را از تولیدکنندهی معتبر تهیه کرد. اگر مهندس، مدیر خرید یا پیمانکار هستید و با پروژههای صنعتی سروکار دارید، این مقاله برای شما نوشته شده است.

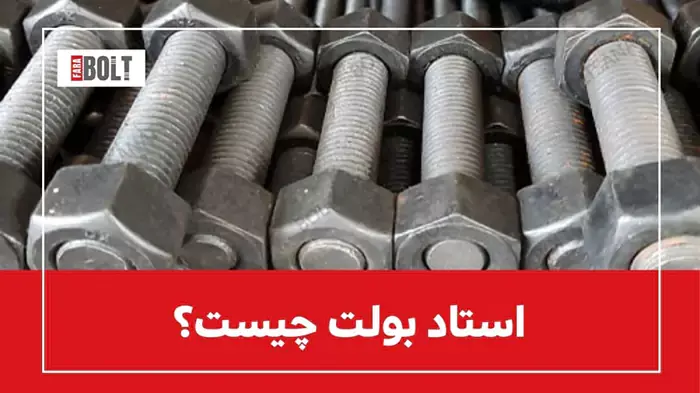

استاد بولت چیست؟

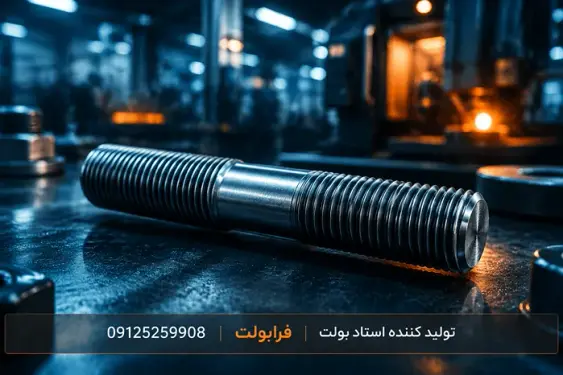

استاد بولت (stud bolt) نوعی پیچ صنعتی است که هر دو انتهای آن دارای رزوه هستند و برخلاف پیچهای معمولی، سر ششگوش ندارد. این قطعه معمولاً با دو مهره در دو طرف بهکار میرود و برای اتصال اجزایی استفاده میشود که نیاز به ثبات بالا، تحمل فشار زیاد یا مقاومت در برابر دمای شدید دارند.
استاد بولت از خانوادهی فستنرهای صنعتی است و در استانداردهای بینالمللی از جمله ASTM، DIN و ISO تعریف شده است. طول رزوهها میتواند متقارن یا نامتقارن باشد، بسته به اینکه هر دو طرف اتصال یکسان باشند یا خیر.
یکی از ویژگیهای کلیدی استاد بولت این است که نیروی اتصال بهصورت یکنواخت بین دو مهره توزیع میشود. این موضوع در اتصال فلنجهای صنعتی اهمیت ویژهای دارد؛ چون هرگونه توزیع نامتوازن نیرو میتواند منجر به نشتی، خوردگی موضعی یا حتی شکست فاجعهبار اتصال شود. به همین دلیل است که در استانداردهای طراحی لولهکشی صنعتی، استاد بولت انتخاب اول طراحان است.
تفاوت استاد بولت با پیچ معمولی (bolt) در همین نکته خلاصه میشود: پیچ معمولی از یک طرف سر دارد و از طرف دیگر مهره میخورد، اما استاد بولت از هر دو طرف با مهره محکم میشود. این ساختار امکان باز و بسته کردن مکرر اتصال را بدون آسیب به قطعه فراهم میکند، که در تعمیرات دورهای تجهیزات صنعتی بسیار مهم است.
مشخصات فنی استاد بولت
آنچه یک استاد بولت را از سایر فستنرها متمایز میکند، دقت در مشخصات فنی آن است. پیش از خرید یا سفارش، این پارامترها را باید بهدقت بررسی کنید:
جنس و گرید مواد: رایجترین گریدها شامل ASTM A193 B7 (فولاد آلیاژی کروم-مولیبدن برای دماهای بالا)، B8 (استنلس استیل آستنیتی 304) و B8M (استنلس استیل 316 برای محیطهای خورنده) هستند. انتخاب گرید اشتباه میتواند منجر به خرابی زودرس یا حتی حوادث ایمنی شود.
استاندارد رزوه: رزوههای متریک (ISO) یا UNC/UNF (اینچی) بر اساس نیاز پروژه و استاندارد غالب کارفرما انتخاب میشوند. در پروژههای پتروشیمی ایران، رزوههای اینچی بر اساس استاندارد ASME/ANSI رایجتر هستند.
گام رزوه: فاصلهی بین دو رزوهی متوالی که با افزایش قطر بیشتر میشود. گام استاندارد (Coarse) برای اکثر کاربردها مناسب است، اما در شرایط ارتعاش بالا از گام ظریف (Fine) استفاده میشود.
طول مؤثر: فاصلهای از استاد بولت که داخل اتصال قرار میگیرد و باید حداقل برابر ۱ تا ۱.۵ برابر قطر پیچ باشد تا درگیری کافی تضمین شود.
سطح رویه: ممکن است ساده (Plain)، گالوانیزه گرم، فسفاته، با پوشش PTFE یا پوششهای ضدخوردگی خاص مثل Xylan باشد. پوشش مناسب عمر مفید قطعه را چند برابر میکند.
مقاومت کششی: در گرید B7 حداقل ۱۲۵ ksi معادل ۸۶۰ مگاپاسکال است. این عدد باید در گواهی مواد (Mill Certificate) تأیید شود.
سختی: برای B7 محدودهی سختی بین ۲۲ تا ۳۷ راکول C قابل قبول است. سختی بیش از حد میتواند ریسک تردشکنی هیدروژنی را افزایش دهد.
این مشخصات در دیتاشیت و مدرک MR (Material Requisition) هر پروژه باید بهصراحت قید شوند تا از سازگاری کامل با شرایط عملیاتی اطمینان حاصل شود. هرگز خرید استاد بولت را صرفاً بر اساس قیمت انجام ندهید؛ تفاوت میان یک قطعهی استاندارد و غیراستاندارد در ظاهر دیده نمیشود، اما در شرایط بحرانی خودش را نشان میدهد.
کاربرد استاد بولت در صنایع مختلف
استاد بولت در طیف گستردهای از صنایع حضور دارد. هر جا که اتصال باید در برابر فشار، دما یا خوردگی مقاوم باشد، این قطعه انتخاب اول مهندسان است. در ادامه مهمترین حوزههای کاربرد را مرور میکنیم:
صنعت نفت، گاز و پتروشیمی: اتصال فلنجها در خطوط لوله، مبدلهای حرارتی، مخازن تحتفشار و سرچاهیها. این صنعت بزرگترین مصرفکنندهی استاد بولت در ایران و جهان است.
نیروگاهها: اتصالات توربینهای بخار، دیگهای بخار و سیستمهای لولهکشی تحتفشار بالا که اغلب در دماهای بالای ۵۰۰ درجه سانتیگراد کار میکنند.
صنایع دریایی و offshore: سازههای فراساحلی، سکوهای نفتی و تجهیزات دریایی که نیاز به مقاومت بالا در برابر خوردگی ناشی از محیط نمکی دارند.
ساختوساز صنعتی و سازههای فلزی: اتصال تیرها و ستونهای سنگین در کارخانهها، پتروشیمیها و پلهای صنعتی که بارهای دینامیکی و ارتعاشی بالایی دارند.
صنایع شیمیایی و داروسازی: تجهیزاتی که در معرض مواد خورنده، اسیدها و بازها قرار دارند و نیاز به استاد بولت از جنس استنلس استیل یا آلیاژهای خاص دارند.
صنعت فولاد و متالورژی: اتصالات کورهها، قالبریزیها و تجهیزاتی که در محیطهای با دمای بسیار بالا کار میکنند.
در اغلب پروژههای پتروشیمی ایران، استاد بولت B7 با مهرههای 2H بهعنوان ترکیب استاندارد شناخته میشود. این ترکیب در استاندارد ASME B16.5 برای اتصالات فلنجی تا کلاس فشاری ۲۵۰۰ توصیه شده است.
سایز استاد بولت و جدول وزن
انتخاب سایز درست از مهمترین مراحل مهندسی اتصال است. سایز استاد بولت با قطر اسمی مشخص میشود و طول آن بر اساس ضخامت فلنج، تعداد رزوههای درگیر و نوع واشر تعیین میگردد. در پروژههای لولهکشی، محاسبهی طول استاد بولت معمولاً توسط مهندس متخصص و بر اساس استاندارد ASME B16.5 انجام میشود.
سایز استاد بولت در پروژههای صنعتی ایران از M12 شروع میشود و در پروژههای سنگینتر تا M100 و بالاتر هم میرسد. جدول زیر وزن تقریبی استاد بولتهای رایج صنعتی را بر اساس جنس فولاد آلیاژی B7 نشان میدهد:
قطر (میلیمتر) | گام رزوه (میلیمتر) | وزن تقریبی (kg/m) | استاندارد متداول |
|---|---|---|---|
M12 | 1.75 | 0.89 | ASTM A193 B7 |
M16 | 2.00 | 1.58 | ASTM A193 B7 |
M20 | 2.50 | 2.47 | ASTM A193 B7 |
M24 | 3.00 | 3.55 | ASTM A193 B7 |
M27 | 3.00 | 4.57 | ASTM A193 B7 |
M30 | 3.50 | 5.60 | ASTM A193 B7 |
M33 | 3.50 | 6.75 | ASTM A193 B7 |
M36 | 4.00 | 7.99 | ASTM A193 B7 |
M39 | 4.00 | 9.38 | ASTM A193 B7 |
M42 | 4.50 | 10.83 | ASTM A193 B7 |
M48 | 5.00 | 14.17 | ASTM A193 B7 |
M52 | 5.00 | 16.67 | ASTM A193 B7 |
M56 | 5.50 | 19.27 | ASTM A193 B7 |
M64 | 6.00 | 25.15 | ASTM A193 B7 |
توجه: اوزان فوق برای طول یک متر محاسبه شدهاند. برای طولهای دیگر، عدد جدول را در طول (به متر) ضرب کنید. وزن واقعی ممکن است بسته به پوشش سطحی و تلرانسهای تولید تا ۵٪ متفاوت باشد. برای محاسبهی دقیق وزن در سفارشهای بزرگ، با تیم فنی فرابولت مشورت کنید.
تولید استاد بولت؛ از مواد اولیه تا محصول نهایی
فرآیند تولید استاد بولت شامل چندین مرحلهی دقیق و کنترلشده است که هر کدام تأثیر مستقیمی بر کیفیت محصول نهایی دارند. آشنایی با این فرآیند به خریداران کمک میکند که محصول باکیفیت را از محصول بیکیفیت تشخیص دهند.
در مرحلهی اول، میلههای فولادی با گرید مشخص تهیه میشوند. برای گرید B7، معمولاً از فولاد آلیاژی SCM440 (42CrMo4) استفاده میشود که ترکیب شیمیایی آن باید با گواهی کارخانهی ذوب (Mill Certificate) تأیید شده باشد. خرید میله از منابع نامعتبر، اولین و مهمترین ریسک در زنجیرهی تولید است.
در مرحلهی دوم، عملیات رزوهزنی انجام میشود. دو روش اصلی وجود دارد: برشکاری (Thread Cutting) و نورد سرد (Thread Rolling). در روش نورد سرد که فرابولت از آن استفاده میکند، الیاف فولاد قطع نمیشوند بلکه فشرده و متراکم میشوند. نتیجهی این کار افزایش مقاومت خستگی تا ۳۰٪ نسبت به روش برشکاری است. این تفاوت در کاربردهایی که بار دینامیکی یا ارتعاش وجود دارد اهمیت حیاتی دارد.
مرحلهی سوم، عملیات حرارتی است. قطعات پس از رزوهزنی وارد فرآیند کوئنچ و تمپر میشوند تا به خواص مکانیکی مطلوب (مقاومت کششی، سختی و چقرمگی) برسند. کنترل دقیق دما و زمان در این مرحله تعیینکنندهی کیفیت نهایی است.
در مرحلهی آخر، آزمونهای کنترل کیفیت انجام میشود. این آزمونها شامل تست کشش (Tensile Test)، تست سختی (Hardness Test)، بازرسی ابعادی و در صورت نیاز تست ضربه (Impact Test) و آنالیز شیمیایی است. نتایج همهی این آزمونها باید در گزارش تست (Test Report) مستند شوند و همراه محصول به مشتری تحویل داده شوند.
تولیدکننده استاد بولت؛ چه چیزی را باید بسنجید؟
انتخاب تولیدکنندهی مناسب به اندازهی انتخاب صحیح مشخصات فنی اهمیت دارد. بازار فستنرهای صنعتی پر از محصولاتی است که در ظاهر مشابهاند اما از نظر کیفیت تفاوتهای بسیار زیادی دارند. یک تولیدکنندهی معتبر باید بتواند موارد زیر را ارائه دهد:
گواهی مواد (Mill Certificate) مطابق با استاندارد درخواستی که قابل ردیابی به کارخانهی ذوب باشد
ردیابی کامل مواد اولیه (Full Traceability) از ذوب تا محصول نهایی
گزارش آزمون (Test Report) شامل نتایج تست کشش، سختی و آنالیز شیمیایی
امکان تولید در رنج سایزی گسترده از M12 تا M100 و بالاتر
تجربهی اثباتشده در تأمین پروژههای بزرگ صنعتی و پتروشیمی
توانایی ارائهی محصول مطابق استانداردهای ASTM، DIN، EN و ISO
امکان بازرسی توسط مشتری یا نمایندهی مستقل (Third Party Inspection)
فرابولت با بیش از سه دهه تجربه در تولید فستنرهای صنعتی، با بهرهگیری از تکنولوژی CNC و رولینگ، استاد بولتهای مطابق با الزامات پروژههای پتروشیمی، فولاد و ساختمانی را تأمین میکند. تمامی محصولات با گواهی مواد و گزارش تست کامل ارائه میشوند و امکان بازرسی در محل کارخانه برای مشتریان فراهم است.
راهنمای سریع انتخاب استاد بولت
برای انتخاب استاد بولت مناسب پروژهتان، این سوالها را از خود بپرسید و پاسخها را قبل از سفارش با تیم فنی تأمینکننده در میان بگذارید:
شرایط دما و فشار چقدر است؟ این پارامتر گرید ماده را تعیین میکند. دمای بالای ۴۵۰ درجه نیاز به گریدهای خاص دارد.
محیط خورنده است؟ حضور سولفور، کلر یا رطوبت بالا ممکن است به استنلس استیل یا پوشش ویژه نیاز داشته باشد.
استاندارد رزوه چیست؟ پروژه متریک است یا اینچی؟ این را از مدارک فنی یا کارفرما بگیرید.
طول مورد نیاز چقدر است؟ بر اساس ضخامت فلنج، نوع واشر و تعداد مهره محاسبه کنید.
آیا بازرسی شخص ثالث لازم است؟ در پروژههای بزرگ، بازرسی مستقل کیفیت را تضمین میکند.
پاسخ به این سوالها در کنار مشورت با تیم فنی تأمینکننده، ریسک خرابی در پروژه را بهشدت کاهش میدهد و از هزینههای تعمیر و توقف خط تولید جلوگیری میکند.
جمعبندی
استاد بولت یا stud bolt قطعهای است که در عین سادگی ظاهری، دقت فنی بالایی در انتخاب و تولید آن نقش دارد. از مشخصات فنی دقیق گرفته تا فرآیند تولید کنترلشده، از انتخاب جنس مناسب تا تهیه از تولیدکنندهی معتبر — هر مرحله بر ایمنی، طول عمر و قابلیت اطمینان اتصال تأثیر میگذارد.
در صنایعی مثل نفت، گاز و پتروشیمی، جایی که هزینهی یک خرابی کوچک میتواند به میلیاردها تومان برسد، صرفهجویی در هزینهی فستنر منطقی نیست. سرمایهگذاری در قطعهای با کیفیت، ارزانترین بیمهای است که میتوانید برای پروژهی خود بخرید.
اگر برای پروژهی صنعتی خود به استاد بولت با مشخصات ویژه نیاز دارید، تیم فنی فرابولت آمادهی مشاوره، ارائهی پیشنهاد فنی-اقتصادی و تأمین محصول با گواهینامههای معتبر است.
در نهایت، برای انتخاب دقیق استاد بولت باید گرید متناسب با شرایط پروژه را بشناسید. در همین راستا، پیشنهاد میکنیم مقاله تفاوت استاد بولت B7 و B16 را نیز مطالعه کنید.
سوالات متداول(FAQ)
۱. تفاوت استاد بولت با پیچ معمولی چیست؟
استاد بولت هر دو انتها رزوه دارد و سر ششگوش ندارد. به همین دلیل نیرو بهصورت یکنواخت از هر دو طرف توزیع میشود و برای اتصالات فلنجی تحتفشار بسیار مناسبتر است.
۲. پرکاربردترین گرید استاد بولت در پروژههای پتروشیمی ایران کدام است؟
گرید ASTM A193 B7 با مهرههای 2H. این ترکیب استاندارد اکثر پروژههای نفت، گاز و پتروشیمی است و مقاومت کششی حداقل ۸۶۰ مگاپاسکال دارد.
۳. چطور طول استاد بولت را برای یک فلنج محاسبه کنیم؟
طول استاد بولت برابر است با ضخامت دو فلنج، بهعلاوهی ضخامت واشر، بهعلاوهی ارتفاع دو مهره و چند میلیمتر اضافه برای بیرونزدگی رزوه. محاسبهی دقیق بر اساس استاندارد ASME B16.5 انجام میشود.
