نیلینگ چیست؟

نیلینگ یا میخکوبی فرایندی است که به منظور جلوگیری از ریزش دیواره محل گودبرداری شده انجام می شود. البته علاوه بر نیلینگ روش های دیگری نظیر سپر کوبی، اجرای شمع، انکراژ، ایجاد سازه نگهبان و خرپایی نیز از جمله فرایندهایی هستند که برای جلوگیری از ریزش دیواره محل گودبرداری شده به کار می روند.

یکی از اصلی ترین اجزا برای انجام فرایند میخکوبی میلگرد است. به عبارت دیگر برای تقویت و تثبیت خاک اطراف فونداسیون در فرایند نیلینگ باید از میلگرد استفاده برد. این فرایند نقش بسزایی در مقاوم سازی پی ساختمان و خاک اطراف فونداسیون دارد. همچنین با استفاده از آن می توان میزان اختلالات در سازه ها را به کمترین حد ممکن رساند. از نیلینگ می توان به عنوان یک سیستم برتر جهت حفاری خاک یاد کرد. میلگردها معمولا به صورت افقی و با استفاده دو قاب سیمان به محل تزریق می شوند.

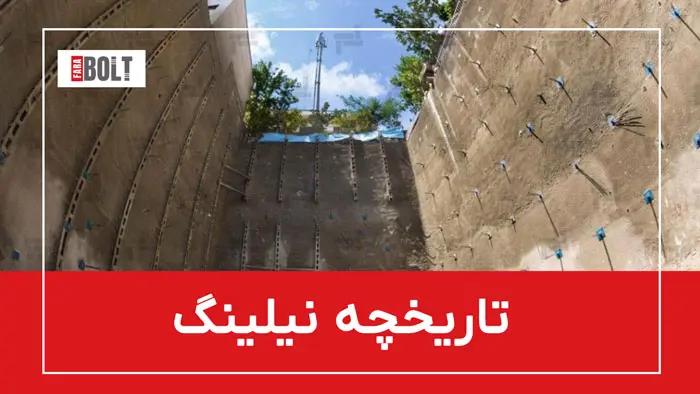

تاریخچه نیلینگ

در رابطه با تاریخچه این فرایند بحث های زیادی وجود دارد. اما به طور کلی شواهد نشان می دهد که مهندسان استرالیایی اولین کسانی بودند که برای پایدار سازی دیواره های سازه ها در داخل تونل از این روش بهره بردند. پس از آن نیز مهندسان اتریشی از آن برای شیروانی های سنگی استفاده کردند.

پس از آن نیز گروه دیگری از مهندسان اتریشی با استفاده از میلگردهای فولادی اقدام به ایجاد سوراخ هایی در دیواره ها و کف تونل ها کردند.

سپس مهندسان فرانسوی و آلمانی روش های فوق را توسعه میدهند و آن را در دیگر صنایع نیز استفاده کردند. در حال حاضر از میخکوبی در بسیاری از پروژه های عمرانی نظیر گودبرداری بزرگراه ها و تراشه های خطوط راه آهن استفاده می شود.

ناگفته نماند که استفاده از این روش در راه آهن برای اولین بار در قرن ۷۰ میلادی توسط مهندسان فرانسوی صورت گرفت. در آخر نیز این مهندسان آمریکایی بودند که توانستند این فرایند را به طور کامل توسعه دهند و به صورت تدریجی سازه های موقت را به سازه های دائمی تبدیل کنند.

مراحل

بیش از سه دهه است که در عملیات های عمرانی از سیستم نیلینگ استفاده می شود. برای انجام این فرایند حتماً باید از تجهیزات و دستگاه های مناسب استفاده کرد. همچنین اجرای درست مراحل این عملیات نیز از اهمیت زیادی برخوردار است.

این عملیات طی مراحل مختلفی انجام می شود و حفظ ترتیب مراحل آن بسیار مهم است. مراحل انجام میخکوبی باید به ترتیب زیر انجام شود:

حفاری در عمق زمین یا به عبارت دیگر گودبرداری به شکل مقطعی

قرار دادن میخ های مناسب در سوراخ ها

تزریق دوغاب خاک و محکم کردن میخ ها در جای خود

زهکشی، ریختن بتن و ایجاد ماده پوششی با استفاده از یک لایه شات کریت جهت جلوگیری از فرسایش میخ ها

انجام سیستم زه کشی مناسب در حین ساخت دیواره خاک جهت محافظت میخ ها از رطوبت

قرار دادن کابل های پیش تنیده در درون چاه های حفر شده و ثابت کردن آنها با استفاده از بتن

نصب صفحه سر نیل و مهره

نحوه اجرا نیلینگ یا میخکوبی

در این فرایند باید متمرکز کننده ها در فواصل ۵۰.۲ متر و در امتداد طول میخ نصب شوند. همچنین متمرکز کننده ها باید از انتهای هر میخ حدود نیم متر فاصله داشته باشند. به منظور جلوگیری از خوردگی شیمیایی میخ ها باید روی آنها رنگ اپوکسی یا روکش های پلی اتیلین موج‌دار پاشیده شود.

به طور کلی سازه باید به نحوی طراحی شود که بتواند جوابگوی نیروی احتمالی که توسط میخ ها ایجاد می شود، باشد. همچنین لازم است که فاصله عمودی و افقی میخ ها از یکدیگر یکسان باشد. ناگفته نماند که جهت کنترل جابجایی ها در شرایط خاص می توان طول میخ ها را تا دو سوم و یا چهار سوم بالای دیواره گود افزایش داد.

دیگر نکته مهم برای نیلینگ رعایت فاصله زمانی مرحله دوغاب ریزی و عملیات حفاری چاله است. به عبارت دیگر لازم است که دوغاب ریزی حداکثر دو ساعت پس از عملیات حفاری چاله صورت بگیرد.

همچنین جهت مشخص کردن فرضیات چسبندگی، بازنگری و صحت سنجی محاسبات و پارامترها آزمایش out pull باید ۲ الی ۴ روز پس از  فرایند دوغاب ریزی انجام شود.

میخ هایی که برای این منظور استفاده می شوند، باید حداقل ۴۲۰ الی ۵۲۰ مگاپاسکال مقاومت داشته باشند. قطر میخ نیز بر اساس شرایط متغیر بوده و بر اساس معیارهای مختلفی می توان پیچ با قطر مناسب را برای این منظور انتخاب کرد؛ اما حداکثر طول مورد نیاز برای پیچ هایی که در فرایند میخکوبی به کار می روند ۱۸ متر است. به همراه پیچ ها می توان از متمرکز کننده هایی که از جنس پی وی سی هستند نیز در امتداد طول میخ ها استفاده کرد.

مزایای میخکوبی چیست؟

 در هنگام اجرای فرایند نیلینگ باید نکات مختلفی نظیر نوع و قدمت سازه، بارگذاری، اخذ رضایت مکتوب از مالکین یا مالک ساختمان مجاور صورت بگیرد. به طور کلی مهم ترین مزایای قابل ذکر برای این فرایند شامل موارد زیر است:

اشغال فضای بسیار کم برای اجرا

برخورداری از ایمنی بیشتر و خطرات کم در مقایسه با دیگر روش ها مخصوصاً روش انکراژ در هنگام برخورد با موانع

نیازمند به مصالح بسیار کم برای اجرا مخصوصاً نسبت به دیگر روش ها نظیر شیوه انکراژ

امکان اجرا با سرعت بالا در مقایسه با دیگر موارد

برخورداری از هزینه و قیمت کم در مقایسه با روش های مشابه

نیازمند تجهیزات و وسایل کمتر برای اجرا

معایب

نیلینگ در کنار همه مزایای، خالی از عیب نیست و برای آن یک سری معایب وجود دارد که آن معایب شامل موارد زیر هستند:

بلا استفاده بودن در محل هایی که جریان آب در آن وجود دارد

احتمال وجود یک سری موانع تاسیساتی در حین اجرای آن

ضرورت انجام بررسی های زیاد در صورت میخکوبی به شکل دائم

انجام آن حتماً باید توسط افراد با مهارت و با تجربه صورت بگیرد

نیازمند خاک مناسب برای اجرا
