انکر بولت مخزن یکی از مهم‌ترین قطعات اتصال در پروژه‌های صنعتی است که برای مهار و تثبیت مخازن فلزی روی فونداسیون بتنی استفاده می‌شود. این قطعه با ایجاد یک اتصال مستحکم میان بیس پلیت مخزن و بتن، نیروهای کششی، برشی و ناشی از ارتعاشات را به فونداسیون منتقل می‌کند و از جابه‌جایی یا واژگونی مخزن جلوگیری می‌کند.

📞 سفارش ساخت انکر بولت مخزن

در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، تصفیه‌خانه‌ها و کارخانه‌های تولیدی، عملکرد صحیح انکر بولت مخازن تأثیر مستقیمی بر ایمنی تجهیزات و طول عمر سازه دارد. به همین دلیل انتخاب نوع، ابعاد، گرید فولاد و پوشش مناسب این قطعه باید بر اساس محاسبات مهندسی و استانداردهای معتبر انجام شود.

📞 سفارش ساخت انکر بولت مخزن

اگرچه ظاهر انکر بولت ساده به نظر می‌رسد، اما کوچک‌ترین خطا در طراحی یا نصب آن می‌تواند باعث ایجاد ترک در بتن، تغییر مکان مخزن یا حتی آسیب‌های جدی به تجهیزات شود. به همین دلیل در پروژه‌های بزرگ معمولاً انکر بولت‌ها به‌صورت سفارشی و مطابق نقشه اجرایی تولید می‌شوند.

انکر بولت مخزن چه وظیفه‌ای دارد؟

وظیفه اصلی انکر بولت مخزن انتقال ایمن بارهای واردشده از مخزن به فونداسیون است. این بارها تنها به وزن مخزن محدود نمی‌شوند و عوامل مختلفی مانند زلزله، باد، لرزش تجهیزات، فشار داخلی سیال و حتی انبساط و انقباض حرارتی نیز در طراحی آن نقش دارند.

در واقع اگر اتصال بین مخزن و فونداسیون به‌درستی اجرا نشود، کل سازه در معرض خطر قرار می‌گیرد؛ به همین دلیل مهندسان در زمان طراحی، محل قرارگیری، تعداد، قطر و طول انکر بولت‌ها را با دقت محاسبه می‌کنند.

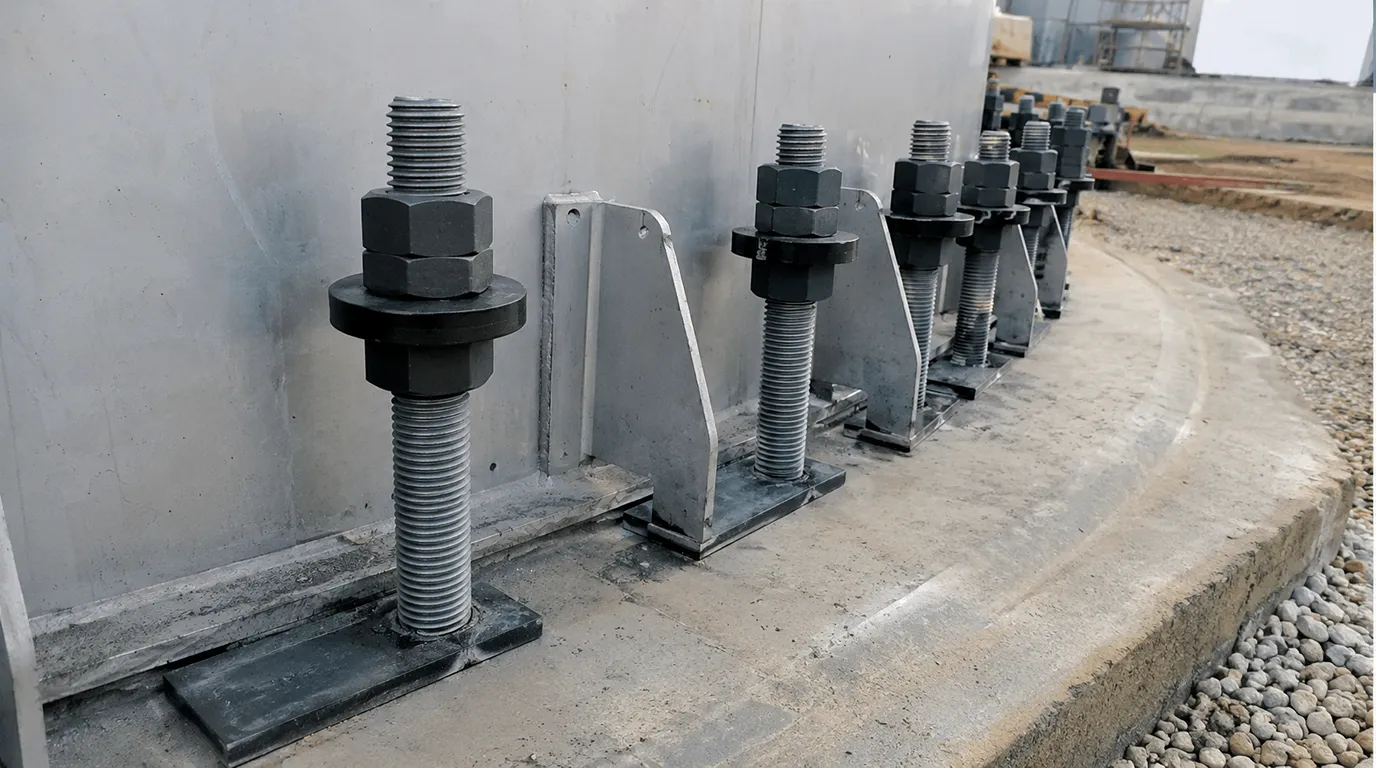

مهم‌ترین کاربردهای انکر بولت مخازن

• نصب مخازن ذخیره نفت و فرآورده‌های نفتی

• مهار مخازن آب و آتش‌نشانی

• نصب مخازن مواد شیمیایی

• اتصال مخازن تحت فشار به فونداسیون

• تثبیت سیلوها و تجهیزات صنعتی

• نصب مخازن صنایع غذایی و دارویی

• اجرای پروژه‌های پتروشیمی، پالایشگاهی و نیروگاهی

در تمامی این کاربردها، هدف اصلی ایجاد اتصالی پایدار و مقاوم در برابر نیروهای استاتیکی و دینامیکی است.

📞 سفارش ساخت انکر بولت مخزن

انواع انکر بولت مخزن

انتخاب انکر بولت مخزن تنها بر اساس وزن مخزن انجام نمی‌شود. عواملی مانند ابعاد مخزن، نوع سیال، ضخامت فونداسیون، شرایط محیطی، بارهای لرزه‌ای، نیروی باد و الزامات طراحی تعیین می‌کنند که چه نوع انکر بولتی باید استفاده شود. به همین دلیل در اغلب پروژه‌های صنعتی، انکر بولت‌ها مطابق نقشه‌های اجرایی ساخته می‌شوند و استفاده از یک مدل ثابت برای همه مخازن توصیه نمی‌شود.

انکر بولت L شکل (L Type)

انکر بولت L شکل یکی از رایج‌ترین انواع بولت‌های مدفون در بتن است. انتهای خم‌شده این بولت باعث ایجاد گیرایی مکانیکی داخل بتن می‌شود و از بیرون کشیده شدن آن تحت بارهای کششی جلوگیری می‌کند.

این مدل معمولاً در مخازن کوچک و متوسط، سازه‌های فلزی و تجهیزاتی که بارهای بسیار سنگین ندارند استفاده می‌شود. البته در پروژه‌های بزرگ، ظرفیت این نوع انکر بولت باید بر اساس محاسبات مهندسی کنترل شود.

انکر بولت J شکل (J Type)

در این مدل، انتهای بولت به شکل حرف J خم می‌شود. عملکرد آن مشابه مدل L است، اما شکل خم انتهایی می‌تواند در برخی شرایط، گیرایی بهتری در بتن ایجاد کند.

استفاده از انکر بولت J بیشتر در پروژه‌هایی دیده می‌شود که در نقشه‌های اجرایی این مدل پیش‌بینی شده باشد و انتخاب آن صرفاً بر اساس سلیقه سازنده انجام نمی‌شود.

انکر بولت مستقیم با صفحه مهاری (Plate Anchor Bolt)

در مخازن بزرگ ذخیره نفت، مخازن فرآیندی و تجهیزاتی که نیروهای کششی قابل‌توجهی به اتصال وارد می‌کنند، معمولاً از انکر بولت مستقیم به همراه صفحه مهاری استفاده می‌شود.

در این روش، یک صفحه فولادی به انتهای بولت جوش داده می‌شود تا ظرفیت انتقال بار افزایش یابد. این مدل نسبت به انکر بولت‌های خم‌دار، عملکرد مناسب‌تری در بارهای کششی بالا دارد و در بسیاری از پروژه‌های نفت، گاز و پتروشیمی گزینه متداول‌تری است.

جنس انکر بولت مخازن

انتخاب متریال انکر بولت مخازن باید بر اساس شرایط بهره‌برداری انجام شود. نوع فولاد علاوه بر مقاومت مکانیکی، بر دوام اتصال و مقاومت در برابر خوردگی نیز تأثیر مستقیم دارد.

نکته مهم این است که ASTM A193 B7 برای کاربردهای با استحکام بالا بسیار رایج است، اما انتخاب آن باید بر اساس نیاز طراحی انجام شود و همیشه بهترین گزینه برای همه پروژه‌ها نیست.

پوشش مناسب برای انکر بولت مخزن

اگر انکر بولت در محیط‌های مرطوب، ساحلی یا در معرض مواد خورنده قرار گیرد، انتخاب پوشش مناسب اهمیت زیادی پیدا می‌کند. پوشش صحیح می‌تواند عمر مفید اتصال را به شکل قابل‌توجهی افزایش دهد.

رایج‌ترین پوشش‌ها عبارت‌اند از:

• گالوانیزه گرم (Hot-Dip Galvanizing)

• پوشش داکرومات

• پوشش زینک فلیک

• استنلس استیل (در محیط‌های بسیار خورنده)

در مخازنی که در فضای باز نصب می‌شوند، استفاده از انکر بولت بدون محافظت در برابر خوردگی معمولاً توصیه نمی‌شود؛ زیرا زنگ‌زدگی می‌تواند به مرور زمان ظرفیت باربری اتصال را کاهش دهد.

📞 سفارش ساخت انکر بولت مخزن

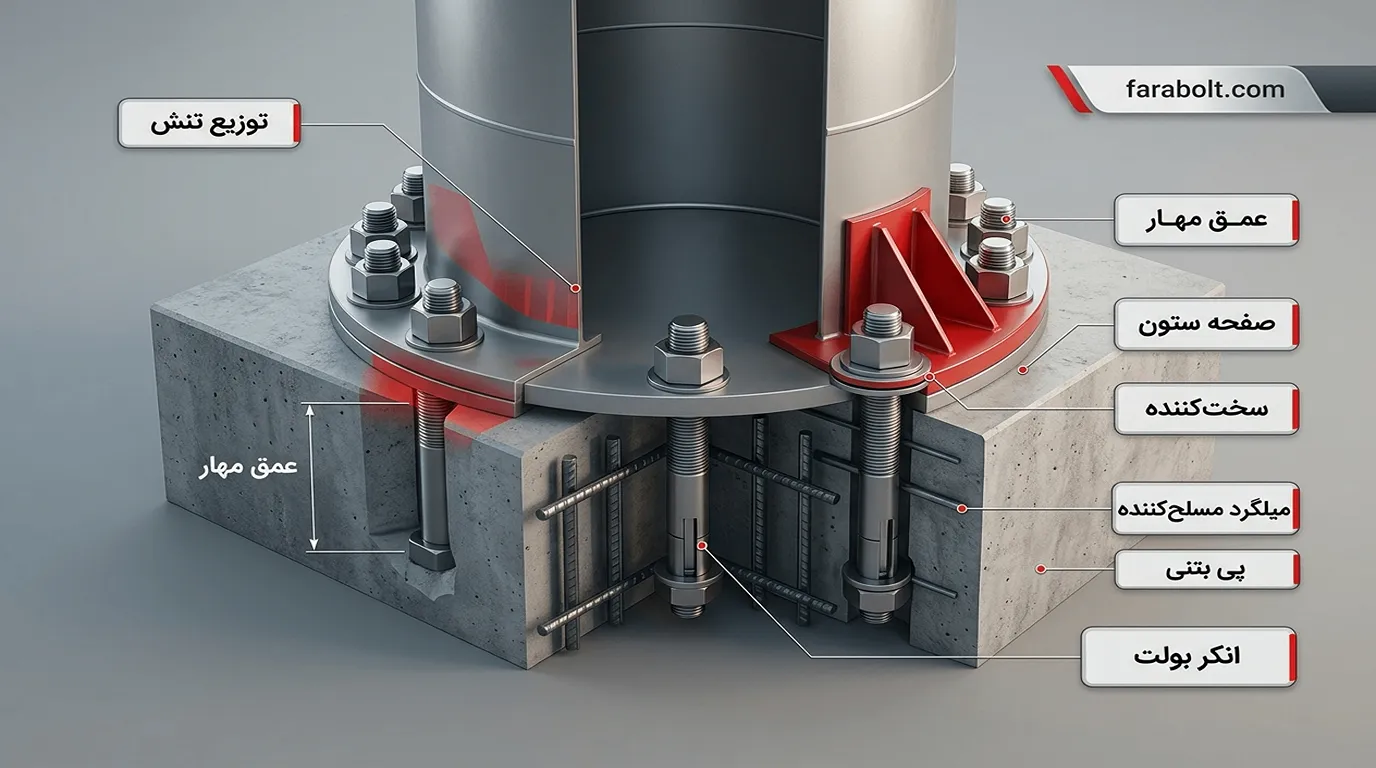

طراحی انکر بولت مخزن چگونه انجام می‌شود؟

طراحی انکر بولت مخزن یک فرآیند مهندسی است و نمی‌توان آن را تنها بر اساس قطر یا طول ظاهری انتخاب کرد. در پروژه‌های صنعتی، ظرفیت باربری انکر بولت باید با توجه به نیروهای واردشده، مشخصات فونداسیون، نوع مخزن و شرایط محیطی بررسی شود.

در زمان طراحی، مهندسان معمولاً پارامترهای زیر را بررسی می‌کنند:

• وزن خالی و پر مخزن

• ظرفیت و ابعاد مخزن

• تعداد و محل قرارگیری انکر بولت‌ها

• نیروهای کششی و برشی وارد بر اتصال

• بار باد و زلزله

• مشخصات بتن فونداسیون

• فاصله انکر بولت‌ها از لبه بتن

• عمق کاشت یا طول مهاری

• نوع صفحه پایه یا بیس پلیت مخزن

هدف اصلی طراحی این است که اتصال بین مخزن و فونداسیون بتواند نیروهای واردشده را بدون شکست بتن، تغییر شکل شدید یا خارج شدن انکر بولت تحمل کند.

نیروهای وارد بر انکر بولت مخازن

برخلاف تصور عمومی، انکر بولت مخازن فقط وزن مخزن را تحمل نمی‌کند. در بسیاری از پروژه‌های صنعتی، نیروهای جانبی و کششی اهمیت بیشتری از وزن عمودی دارند.

نیروی کششی (Tension)

یکی از مهم‌ترین نیروهایی که به انکر بولت وارد می‌شود، نیروی کششی است. این نیرو معمولاً در اثر عواملی مانند زلزله، باد شدید یا تمایل مخزن به بلند شدن از روی فونداسیون ایجاد می‌شود.

در این حالت، انکر بولت باید بتواند نیروی کششی را به بتن منتقل کند بدون اینکه از بتن خارج شود یا دچار شکست شود.

نیروی برشی (Shear)

نیروی برشی باعث تمایل مخزن به حرکت افقی روی فونداسیون می‌شود. عواملی مانند زلزله، ارتعاش تجهیزات یا نیروهای جانبی می‌توانند باعث ایجاد این نیرو شوند.

برای مقابله با نیروی برشی، علاوه بر ظرفیت خود انکر بولت، اصطکاک بین بیس پلیت و بتن و همچنین طراحی صحیح اتصال اهمیت دارد.

بارهای ناشی از زلزله و باد

در مخازن نصب‌شده در فضای باز، بار باد یکی از عوامل مهم طراحی است. همچنین در مناطق زلزله‌خیز، نیروهای دینامیکی باید در طراحی اتصال در نظر گرفته شوند.

به همین دلیل در پروژه‌های حساس، طراحی انکر بولت معمولاً بر اساس آیین‌نامه‌های معتبر مانند ACI 318 برای طراحی مهاری در بتن انجام می‌شود.

اگر پروژه شما از سیستم مهارکش و بادبند استفاده می‌کند، پیشنهاد می‌کنیم راهنمای انکر بولت مهارکش و بادبند را نیز ببینید.

استانداردهای مهم در ساخت انکر بولت مخزن

برای ساخت و کنترل کیفیت انکر بولت‌ها ممکن است از استانداردهای مختلفی استفاده شود. انتخاب استاندارد به نوع پروژه و مشخصات فنی آن بستگی دارد.

استفاده از استاندارد مناسب باعث می‌شود مشخصات مکانیکی، ترکیب شیمیایی و کیفیت ساخت انکر بولت قابل کنترل باشد.

نقش استاندارد API 650 در نصب مخازن

استاندارد API 650 یکی از استانداردهای شناخته‌شده برای طراحی و ساخت مخازن ذخیره فولادی جوشی است. این استاندارد بیشتر بر طراحی خود مخزن، اجزای آن و الزامات ساخت تمرکز دارد.

در پروژه‌هایی که مخازن ذخیره اتمسفریک مطابق API 650 ساخته می‌شوند، جزئیات اتصال مخزن به فونداسیون باید با طراحی کلی پروژه هماهنگ باشد. انکر بولت‌ها نیز بخشی از سیستم مهار مخزن هستند و باید مطابق نقشه‌های مهندسی، بارگذاری و الزامات پروژه انتخاب شوند.

نکته مهم این است که API 650 به‌تنهایی مشخص‌کننده ابعاد تمام انکر بولت‌ها نیست؛ زیرا قطر، تعداد و طول انکر بولت به شرایط هر پروژه وابسته است.

نکات مهم نصب انکر بولت مخازن

حتی بهترین انکر بولت نیز در صورت نصب اشتباه نمی‌تواند عملکرد مناسبی داشته باشد. اجرای دقیق، بخش مهمی از کیفیت نهایی اتصال است.

جانمایی دقیق انکر بولت‌ها

قبل از بتن‌ریزی، محل قرارگیری بولت‌ها باید با استفاده از شابلون یا الگوی نصب مشخص شود. کوچک‌ترین خطا در فاصله یا زاویه قرارگیری می‌تواند باعث مشکل در نصب بیس پلیت مخزن شود.

کنترل عمق مهاری

طول قرارگیری انکر بولت داخل بتن باید مطابق طراحی باشد. کاهش عمق مهاری می‌تواند ظرفیت تحمل بار کششی را کاهش دهد.

تراز کردن بیس پلیت

پس از نصب مخزن، باید اطمینان حاصل شود که صفحه پایه کاملاً تراز است. عدم تراز بودن می‌تواند باعث تمرکز تنش روی بخشی از اتصال شود.

سفت کردن مهره‌ها

مهره‌های انکر بولت باید با روش مناسب و در صورت نیاز با گشتاور مشخص سفت شوند تا اتصال عملکرد مطلوبی داشته باشد.

فرابولت امکان تولید و ساخت انکر بولت‌های سفارشی مطابق نقشه و نیاز پروژه‌های صنعتی را دارد.

📞 09125259908

نکات مهم هنگام خرید انکر بولت مخزن

خرید انکر بولت مخزن برای پروژه‌های صنعتی نباید تنها بر اساس قیمت انجام شود. این قطعه یکی از اجزای اصلی سیستم مهار مخزن است و انتخاب نامناسب آن می‌تواند باعث کاهش ایمنی اتصال و ایجاد هزینه‌های تعمیراتی در آینده شود.

قبل از سفارش انکر بولت مخازن باید مشخصات فنی پروژه، نوع مخزن، شرایط محیطی و الزامات طراحی بررسی شود. مهم‌ترین مواردی که هنگام خرید باید در نظر گرفته شوند عبارت‌اند از:

انتخاب قطر و طول مناسب انکر بولت

قطر انکر بولت باید متناسب با نیروهای وارد بر اتصال انتخاب شود. استفاده از بولت با قطر کمتر از مقدار موردنیاز می‌تواند باعث کاهش ظرفیت باربری شود.

همچنین طول انکر بولت اهمیت زیادی دارد؛ زیرا طول مهاری داخل بتن باید به اندازه‌ای باشد که بتواند نیروهای کششی را به‌درستی منتقل کند.

توجه به گرید فولاد

گرید فولاد تعیین‌کننده مقاومت مکانیکی انکر بولت است. برای پروژه‌های معمولی ممکن است فولادهای کربنی مناسب باشند، اما در پروژه‌های حساس مانند پالایشگاه‌ها، پتروشیمی‌ها یا مخازن تحت فشار، معمولاً از فولادهای با مقاومت بالاتر مانند ASTM A193 B7 استفاده می‌شود.

بررسی نوع پوشش ضدخوردگی

شرایط محیطی تأثیر زیادی روی انتخاب پوشش دارد.

برای مثال:

• محیط‌های مرطوب → گالوانیزه گرم

• محیط‌های صنعتی با خوردگی متوسط → پوشش‌های زینک فلیک یا داکرومات

• محیط‌های بسیار خورنده → استیل 304 یا 316

انتخاب پوشش نامناسب می‌تواند باعث خوردگی رزوه‌ها و کاهش عمر اتصال شود.

دریافت محصول مطابق نقشه اجرایی

در پروژه‌های صنعتی، بسیاری از انکر بولت‌ها به‌صورت آماده از بازار انتخاب نمی‌شوند؛ بلکه طبق نقشه ساخت تولید می‌شوند. اطلاعاتی مانند موارد زیر باید مشخص باشد:

• قطر و طول بولت

• نوع خم یا صفحه مهاری

• طول رزوه

• نوع مهره و واشر

• گرید فولاد

• نوع پوشش

اشتباهات رایج در استفاده از انکر بولت مخازن

برخی خطاها در طراحی، خرید یا نصب می‌توانند عملکرد اتصال را کاهش دهند.

استفاده از انکر بولت بدون مشخصات فنی

یکی از اشتباهات رایج، خرید محصولی است که تنها بر اساس ظاهر یا ابعاد انتخاب شده است. در پروژه‌های صنعتی، مشخصات مکانیکی و استاندارد ساخت اهمیت بیشتری از ظاهر قطعه دارد.

عدم توجه به خوردگی محیط

استفاده از انکر بولت فولادی بدون پوشش مناسب در محیط‌های خورنده می‌تواند باعث زنگ‌زدگی، آسیب به رزوه‌ها و کاهش مقاومت اتصال شود.

جانمایی اشتباه هنگام بتن‌ریزی

اگر محل قرارگیری انکر بولت‌ها دقیق نباشد، هنگام نصب مخزن مشکلاتی مانند عدم تطابق سوراخ‌های بیس پلیت با بولت‌ها ایجاد خواهد شد.

استفاده از متریال نامناسب

استفاده از فولاد با کیفیت پایین یا بدون گواهی متریال در پروژه‌های حساس می‌تواند ریسک شکست اتصال را افزایش دهد.

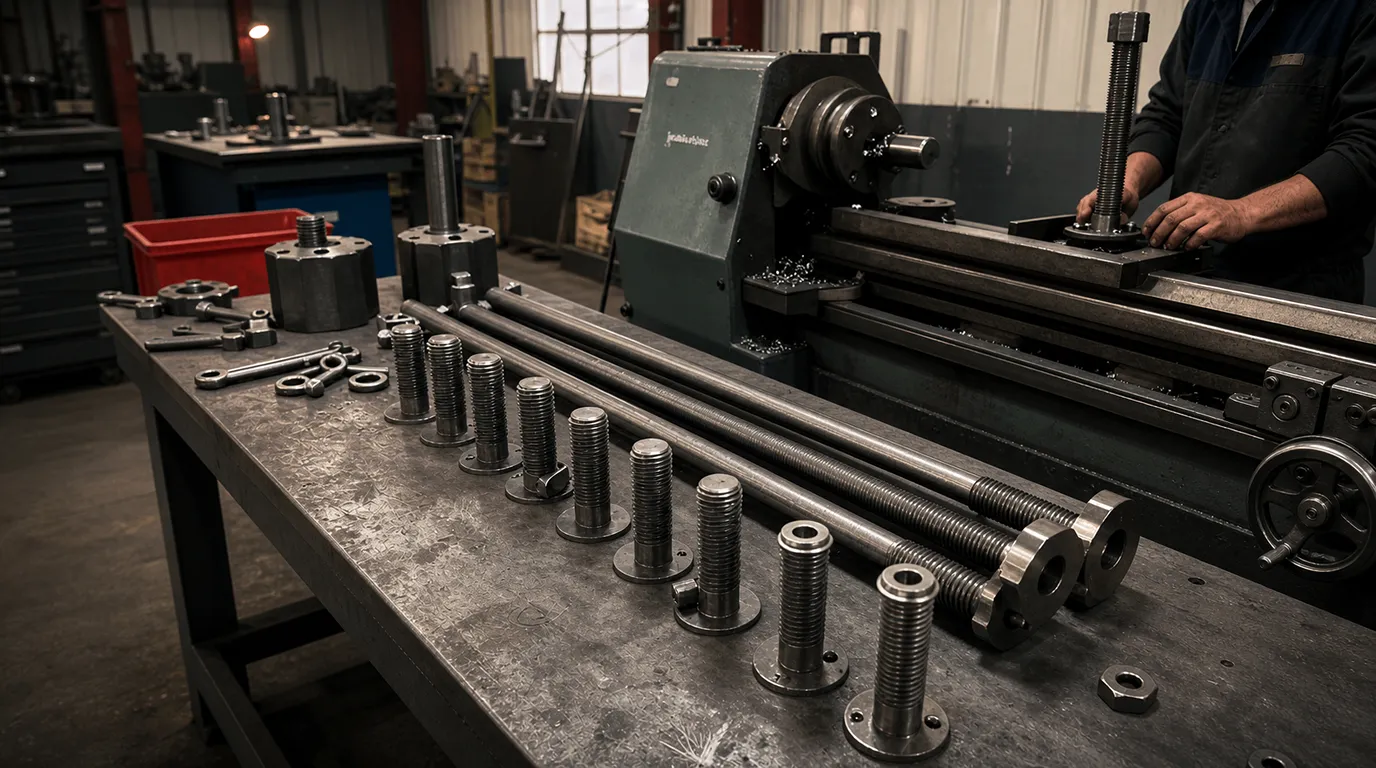

چرا فرابولت برای تولید انکر بولت مخزن؟

انتخاب تولیدکننده مناسب برای انکر بولت مخزن اهمیت زیادی دارد؛ زیرا کیفیت ساخت، دقت رزوه‌کاری، کنترل ابعاد و انتخاب متریال مستقیماً روی عملکرد نهایی اتصال تأثیر می‌گذارد.

فرابولت به‌عنوان تولیدکننده انواع اتصالات صنعتی، امکان ساخت انکر بولت‌های مورد استفاده در پروژه‌های مختلف را مطابق مشخصات فنی مشتری فراهم می‌کند.

برخی خدمات فرابولت شامل:

• تولید انکر بولت مطابق نقشه اجرایی

• ساخت در قطر و طول‌های سفارشی

• استفاده از متریال‌های مختلف فولادی

• امکان ارائه پوشش‌های ضدخوردگی

• تولید مناسب برای پروژه‌های صنعتی و ساختمانی

• مشاوره پیش از سفارش

در سفارش‌های صنعتی، ارائه اطلاعات دقیق پروژه باعث می‌شود محصول نهایی با نیاز واقعی سازه هماهنگ باشد.

📞 سفارش و مشاوره انکر بولت مخزن

برای دریافت مشاوره درباره انتخاب نوع فولاد، ابعاد، پوشش و قیمت انکر بولت مخازن می‌توانید با کارشناسان فرابولت تماس بگیرید.

📞 09125259908

جمع‌بندی

انکر بولت مخزن یکی از اجزای کلیدی در نصب و مهار مخازن صنعتی روی فونداسیون است. عملکرد صحیح این قطعه به عوامل مختلفی مانند نوع مخزن، بارهای واردشده، مشخصات بتن، جنس فولاد، پوشش ضدخوردگی و روش نصب بستگی دارد.

در پروژه‌های حساس، انتخاب انکر بولت نباید تنها بر اساس قیمت یا ابعاد ظاهری انجام شود؛ بلکه باید مطابق محاسبات مهندسی و استانداردهای مرتبط انتخاب شود.

استفاده از انکر بولت استاندارد و تولیدشده توسط مجموعه‌ای متخصص مانند فرابولت، می‌تواند باعث افزایش اطمینان از کیفیت اتصال، کاهش مشکلات اجرایی و افزایش طول عمر تجهیزات شود.

سوالات متداول درباره انکر بولت مخزن

انکر بولت مخزن چیست؟

انکر بولت مخزن قطعه‌ای فولادی برای اتصال و مهار مخازن به فونداسیون بتنی است که نیروهای واردشده را به بتن منتقل می‌کند.

انکر بولت مخازن چه کاربردی دارد؟

برای ثابت نگه داشتن مخازن ذخیره، مخازن صنعتی، تجهیزات پتروشیمی و سازه‌های مشابه روی فونداسیون استفاده می‌شود.

انکر بولت مخزن از چه جنسی ساخته می‌شود؟

بسته به شرایط پروژه می‌تواند از فولادهای کربنی، آلیاژی مانند ASTM A193 B7 یا استنلس استیل ساخته شود.

بهترین پوشش برای انکر بولت مخازن چیست؟

انتخاب پوشش به شرایط محیط بستگی دارد. گالوانیزه گرم، داکرومات و استیل از گزینه‌های رایج هستند.

آیا انکر بولت مخزن سفارشی تولید می‌شود؟

بله، بسیاری از انکر بولت‌های صنعتی طبق نقشه، ابعاد و مشخصات فنی پروژه تولید می‌شوند.

قیمت انکر بولت مخزن چگونه تعیین می‌شود؟

قیمت به عواملی مانند قطر، طول، نوع فولاد، وزن قطعه، نوع رزوه، پوشش و تعداد سفارش بستگی دارد.
