مقدمه

طراحی انکر بولت فرآیندی مهندسی برای تعیین قطر، طول مهاری، آرایش، تعداد و گرید انکر بولت با هدف انتقال ایمن نیروهای کششی، برشی و لنگر از صفحه ستون به فونداسیون بتنی است. در این طراحی، پارامترهایی مانند مقاومت بتن، مقاومت فولاد، فاصله از لبه بتن، فاصله بین بولت‌ها، ضخامت بیس پلیت و ضوابط استاندارد ACI 318 و ASTM F1554 بررسی می‌شوند تا اتصال از نظر شکست فولاد، شکست بتن و بیرون‌کشیدگی ایمن باشد.

تماس با کارشناسان فروش | 09125259908

طراحی انکر بولت چیست؟

طراحی انکر بولت (Anchor Bolt Design) یکی از مهم‌ترین بخش‌های طراحی اتصالات در سازه‌های فولادی است. انکر بولت، عضو انتقال نیرو بین صفحه ستون (Base Plate) و فونداسیون بتنی محسوب می‌شود و وظیفه دارد نیروهای ناشی از بارهای ثقلی، جانبی و لرزه‌ای را بدون ایجاد گسیختگی به بتن منتقل کند.

برخلاف تصور بسیاری از افراد، طراحی انکر بولت تنها به انتخاب قطر بولت محدود نمی‌شود. مهندس طراح باید رفتار هم‌زمان فولاد، بتن، صفحه ستون و آرایش بولت‌ها را بررسی کند تا اتصال در تمامی حالات بارگذاری عملکرد مناسبی داشته باشد.

در پروژه‌های صنعتی، پالایشگاهی، نیروگاهی، سوله‌های فلزی، برج‌های مخابراتی و ساختمان‌های اسکلت فلزی، طراحی صحیح انکر بولت تأثیر مستقیمی بر ایمنی و دوام سازه دارد.

انواع انکر بولت را بشناسید و با کاربرد هر نوع در پروژه‌های مختلف آشنا شوید.

تماس با کارشناسان فروش | 09125259908

چرا طراحی انکر بولت اهمیت دارد؟

تمام نیروهای وارد بر ستون در نهایت باید از طریق صفحه ستون و انکر بولت به فونداسیون منتقل شوند. اگر ظرفیت اتصال کمتر از نیروهای وارد باشد، احتمال وقوع یکی از شکست‌های زیر وجود دارد:

1. شکست کششی فولاد انکر بولت

2. بیرون‌کشیدگی (Pull-Out) انکر بولت از بتن

3. شکست مخروطی بتن (Concrete Breakout)

4. شکست برشی انکر بولت

5. شکست برشی بتن

6. لهیدگی بتن زیر صفحه ستون

7. لغزش صفحه ستون در اثر نیروی برشی

بنابراین طراحی صحیح انکر بولت علاوه بر افزایش ایمنی، از خسارت‌های اقتصادی و توقف بهره‌برداری نیز جلوگیری می‌کند.

وظیفه انکر بولت در سازه چیست؟

انکر بولت عضو اتصال‌دهنده بین سازه فولادی و فونداسیون است. این عضو باید نیروهای مختلف را به بتن منتقل کرده و موقعیت ستون را در طول عمر سازه حفظ کند. مهم‌ترین وظایف انکر بولت در جدول زیر به شرح زیر میباشد:

تماس مستقیم با ما | 09125259908

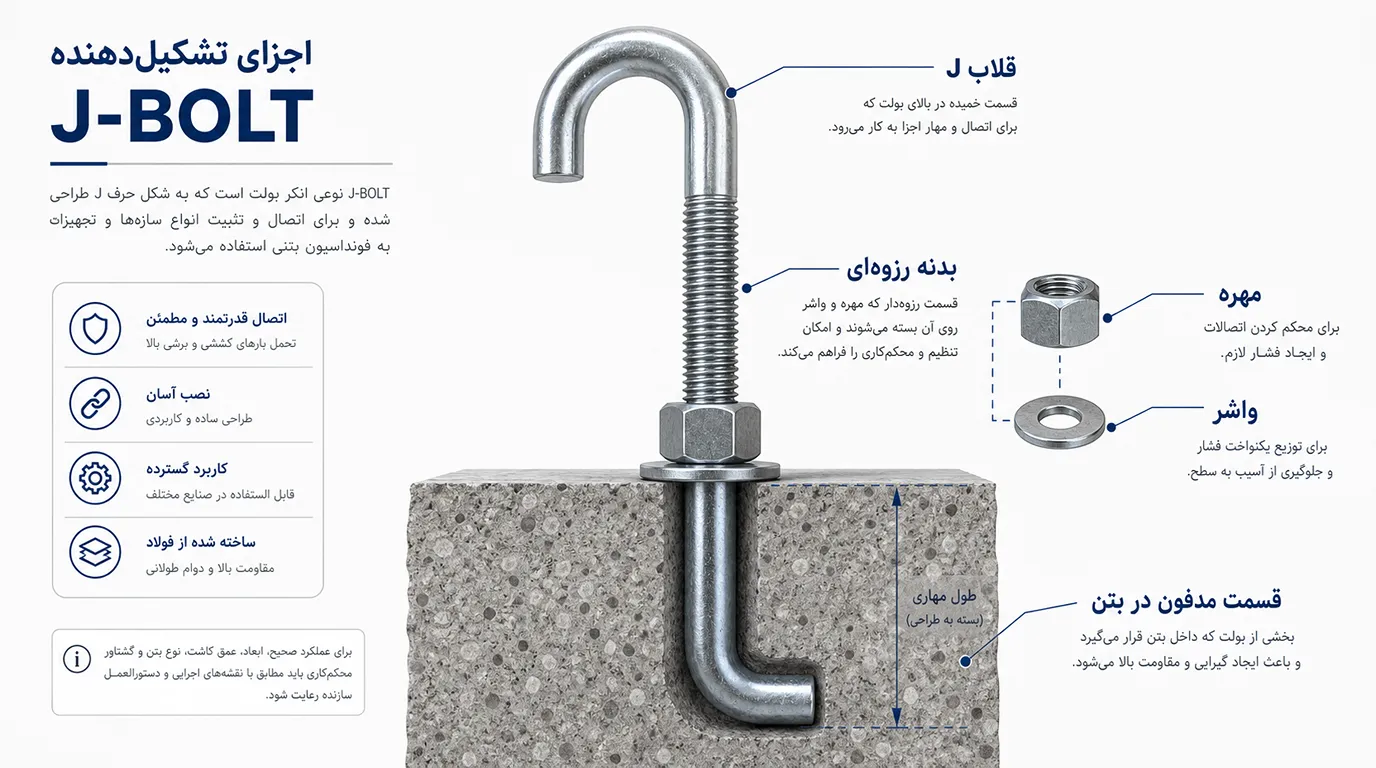

اجزای اصلی انکر بولت

از دیدگاه مهندسی، انکر بولت تنها یک میلگرد رزوه‌شده نیست، بلکه مجموعه‌ای از اجزاست که هر کدام وظیفه مشخصی در انتقال نیرو دارند.

۱. میله انکر (Anchor Rod)

میله اصلی‌ترین بخش انکر بولت است که نیروهای کششی و برشی را تحمل می‌کند. قطر، طول، گرید فولاد و مقاومت کششی این عضو بر اساس محاسبات سازه تعیین می‌شود. در پروژه‌های صنعتی معمولاً از فولادهای مطابق استاندارد ASTM F1554 یا گریدهای معادل استفاده می‌شود.

۲. بخش مهاری (Anchor End)

انتهای انکر بولت به گونه‌ای طراحی می‌شود که از بیرون‌کشیدگی آن جلوگیری کند. بسته به نوع اتصال، این قسمت می‌تواند به شکل‌های زیر باشد:

• خم ۹۰ درجه (L-Type)

• خم ۱۸۰ درجه (J-Type)

• صفحه مهاری (Anchor Plate)

• هد فورج شده (Headed Anchor)

انتخاب نوع مهار به ظرفیت طراحی و الزامات پروژه بستگی دارد.

۳. رزوه (Thread)

رزوه محل درگیری مهره با انکر بولت است. طول رزوه باید به گونه‌ای انتخاب شود که پس از نصب صفحه ستون، فضای کافی برای مهره، واشر و تنظیم ارتفاع وجود داشته باشد.

۴. مهره (Nut)

مهره نیروی پیش‌تنیدگی لازم را در اتصال ایجاد می‌کند و از جدا شدن صفحه ستون جلوگیری می‌کند.

در پروژه‌های سنگین معمولاً از دو مهره (Double Nut) برای جلوگیری از باز شدن اتصال استفاده می‌شود.

۵. واشر (Washer)

واشر باعث توزیع یکنواخت تنش زیر مهره شده و از تمرکز تنش در صفحه ستون جلوگیری می‌کند. در اتصالات سنگین از واشرهای سخت‌کاری شده استفاده می‌شود.

تماس مستقیم با ما | 09125259908

جدول اجزای اصلی انکر بولت

مهم‌ترین پارامترهای طراحی انکر بولت

در فرآیند طراحی انکر بولت، ظرفیت اتصال تنها با انتخاب قطر بولت تعیین نمی‌شود. عملکرد نهایی اتصال به مجموعه‌ای از پارامترهای هندسی، مکانیکی و اجرایی وابسته است. در ادامه مهم‌ترین پارامترهای طراحی بررسی می‌شوند.

۱. بار کششی (Tension Force)

بار کششی زمانی ایجاد می‌شود که ستون تمایل به جدا شدن از فونداسیون داشته باشد. این نیرو معمولاً در اثر لنگر خمشی، نیروی باد یا زلزله ایجاد می‌شود.

اگر ظرفیت کششی انکر بولت کمتر از نیروی وارد باشد، احتمال شکست فولاد یا بیرون‌کشیدگی از بتن وجود دارد.

۲. بار برشی (Shear Force)

بار برشی ناشی از نیروهای افقی وارد بر سازه است. این نیرو می‌تواند ناشی از باد، زلزله، جرثقیل سقفی یا تجهیزات صنعتی باشد.

در بسیاری از پروژه‌ها، بخشی از نیروی برشی توسط اصطکاک بین صفحه ستون و گروت و بخش دیگر توسط انکر بولت تحمل می‌شود.

۳. مقاومت فشاری بتن (Concrete Strength)

مقاومت بتن یکی از مهم‌ترین پارامترهای طراحی است.

هرچه مقاومت فشاری بتن بیشتر باشد، ظرفیت شکست مخروطی و بیرون‌کشیدگی نیز افزایش پیدا می‌کند.

در طراحی معمولاً مقاومت مشخصه بتن (f'c) مبنای محاسبات قرار می‌گیرد.

۴. مقاومت فولاد انکر بولت

گرید فولاد تعیین می‌کند که انکر بولت چه مقدار نیروی کششی و برشی را می‌تواند تحمل کند.

استفاده از فولاد با مقاومت بالاتر، ظرفیت اتصال را افزایش می‌دهد؛ اما در برخی شرایط ممکن است کنترل شکست بتن حاکم شود، نه شکست فولاد.

۵. قطر انکر بولت

قطر بولت مستقیماً بر سطح مقطع مؤثر و ظرفیت کششی و برشی آن تأثیر می‌گذارد.

انتخاب قطر باید بر اساس نتایج تحلیل سازه انجام شود و افزایش غیرضروری قطر، همیشه باعث بهبود عملکرد اتصال نمی‌شود.

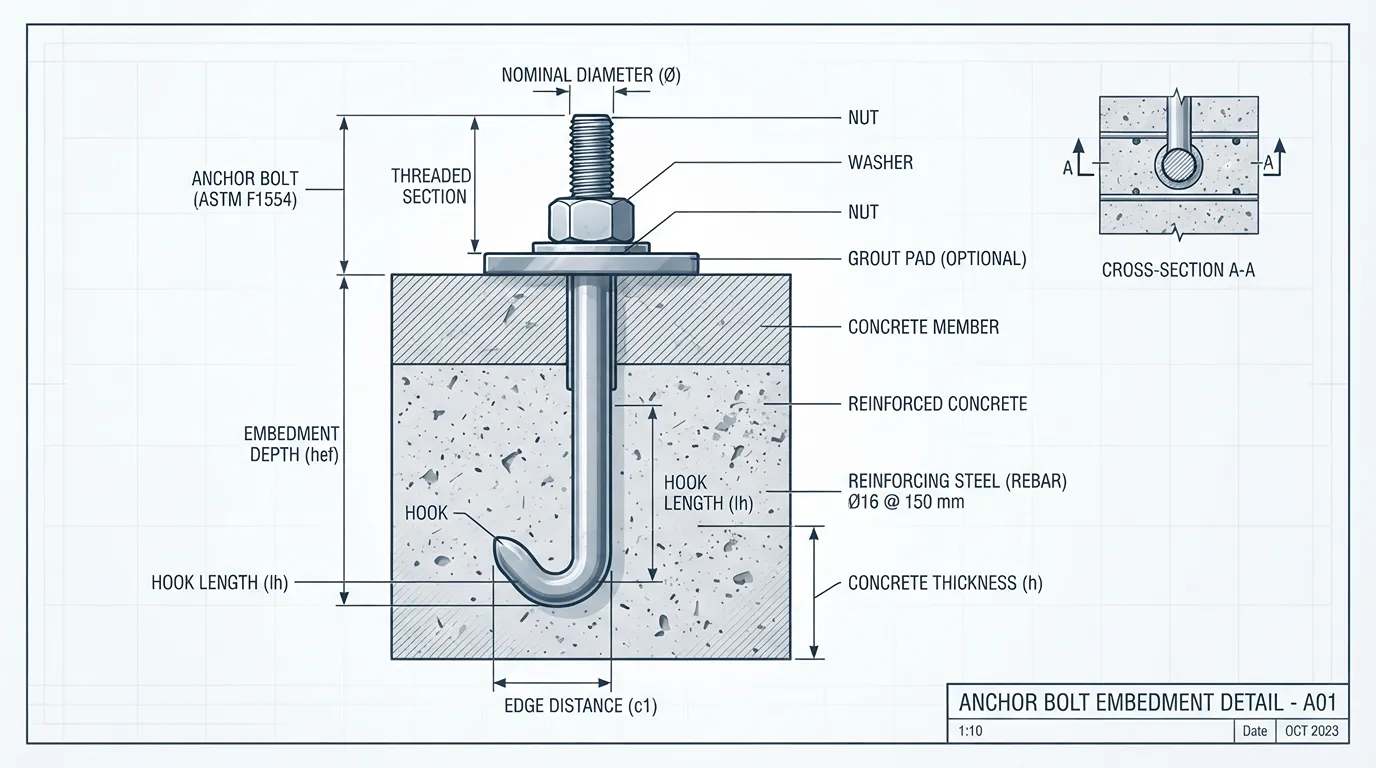

۶. طول مهاری (Embedment Depth)

طول مهاری فاصله‌ای است که انکر بولت در بتن قرار می‌گیرد.

این پارامتر نقش تعیین‌کننده‌ای در مقاومت در برابر بیرون‌کشیدگی و شکست مخروطی بتن دارد.

کاهش طول مهاری معمولاً ظرفیت اتصال را به‌شدت کاهش می‌دهد.

۷. فاصله از لبه بتن (Edge Distance)

اگر انکر بولت بیش از حد به لبه فونداسیون نزدیک باشد، احتمال شکست لبه بتن افزایش پیدا می‌کند.

به همین دلیل استاندارد ACI 318 حداقل فاصله مجاز از لبه را مشخص کرده است.

۸. فاصله بین انکر بولت‌ها (Anchor Spacing)

در صورت نزدیک بودن بیش از حد بولت‌ها، مخروط‌های شکست بتن با یکدیگر تداخل پیدا می‌کنند و ظرفیت اتصال کاهش می‌یابد. انتخاب فاصله مناسب باعث توزیع بهتر تنش و افزایش مقاومت اتصال می‌شود.

تماس مستقیم با ما | 09125259908

برای اجرای صحیح پروژه‌های عمرانی، آشنایی با طریقه نصب انکر بولت اهمیت زیادی دارد. در این راهنما مراحل نصب، نکات اجرایی و روش‌های استاندارد اتصال انکر بولت را بررسی می‌کنیم.

جدول مهم‌ترین پارامترهای طراحی انکر بولت

نحوه طراحی انکر بولت؛ مراحل طراحی به‌صورت گام‌به‌گام

طراحی انکر بولت فرآیندی مهندسی است که با هدف انتقال ایمن نیروهای وارد بر سازه به فونداسیون انجام می‌شود. در این فرآیند، مهندس طراح باید ظرفیت فولاد انکر بولت، مقاومت بتن، آرایش بولت‌ها، ضخامت صفحه ستون و الزامات آیین‌نامه‌ای را به‌صورت هم‌زمان بررسی کند.

بر اساس استاندارد ACI 318، طراحی انکر بولت باید به گونه‌ای انجام شود که تمامی حالت‌های شکست کنترل شوند. در نهایت، ظرفیت طراحی اتصال برابر با کمترین ظرفیت به‌دست‌آمده از کنترل‌های مختلف خواهد بود.

تماس با کارشناسان فروش | 09125259908

گام اول: تعیین بارهای طراحی انکر بولت

اولین مرحله در طراحی انکر بولت، مشخص کردن نیروهایی است که به اتصال صفحه ستون و فونداسیون وارد می‌شوند. این نیروها از تحلیل سازه به دست می‌آیند و مبنای انتخاب قطر، تعداد و آرایش انکر بولت‌ها هستند.

انکر بولت معمولاً تحت اثر هم‌زمان نیروهای کششی، برشی و لنگر خمشی قرار دارد. بنابراین طراحی باید بر اساس ترکیب بارها انجام شود.

گام دوم: انتخاب نوع انکر بولت

پس از مشخص شدن نیروهای طراحی، نوع انکر بولت انتخاب می‌شود. نوع بولت باید با توجه به ظرفیت موردنیاز، شرایط اجرا، نوع سازه و مقدار بارهای وارد شده تعیین شود.

گام سوم: تعیین قطر انکر بولت

قطر انکر بولت بر اساس مقدار نیروی کششی، نیروی برشی، گرید فولاد و تعداد بولت‌ها تعیین می‌شود. قطر بیشتر همیشه به معنی طراحی بهتر نیست و باید با محاسبات سازه‌ای انتخاب شود.

گام چهارم: تعیین طول مهاری انکر بولت

طول مهاری یا Embedment Depth مقدار طول قرارگیری انکر بولت داخل بتن است. این پارامتر برای جلوگیری از بیرون‌کشیدگی و شکست بتن اهمیت زیادی دارد.

گام پنجم: کنترل مقاومت فولاد انکر بولت

پس از انتخاب قطر و طول مهاری، باید مقاومت خود انکر بولت از نظر فولاد بررسی شود. در این مرحله ظرفیت کششی و برشی فولاد کنترل می‌شود تا مشخص شود آیا مقطع انتخاب‌شده توانایی تحمل نیروهای واردشده را دارد یا خیر.

اگر تنش ایجادشده در فولاد بیشتر از ظرفیت مجاز باشد، باید قطر، تعداد یا گرید فولاد انکر بولت اصلاح شود.

گام ششم: کنترل مقاومت بتن اطراف انکر بولت

در طراحی انکر بولت، تنها مقاومت فولاد اهمیت ندارد. بتن اطراف بولت نیز باید توانایی انتقال نیرو را داشته باشد. در بسیاری از موارد، شکست اتصال قبل از رسیدن فولاد به ظرفیت نهایی، در بتن اتفاق می‌افتد.

کنترل بتن بر اساس نوع شکست‌های احتمالی مانند شکست مخروطی بتن، بیرون‌کشیدگی و شکست لبه انجام می‌شود.

گام هفتم: کنترل فاصله انکر بولت‌ها

فاصله بین انکر بولت‌ها و فاصله آن‌ها از لبه بتن، تأثیر مستقیمی بر ظرفیت اتصال دارد. اگر بولت‌ها بیش از حد نزدیک باشند، ناحیه‌های شکست بتن با یکدیگر تداخل پیدا کرده و مقاومت اتصال کاهش پیدا می‌کند.

گام هشتم: طراحی صفحه ستون در اتصال انکر بولت

صفحه ستون یا Base Plate رابط بین ستون فولادی و فونداسیون بتنی است. طراحی صفحه ستون باید هماهنگ با طراحی انکر بولت انجام شود، زیرا نیروها ابتدا به صفحه ستون وارد شده و سپس توسط انکرها به بتن منتقل می‌شوند.

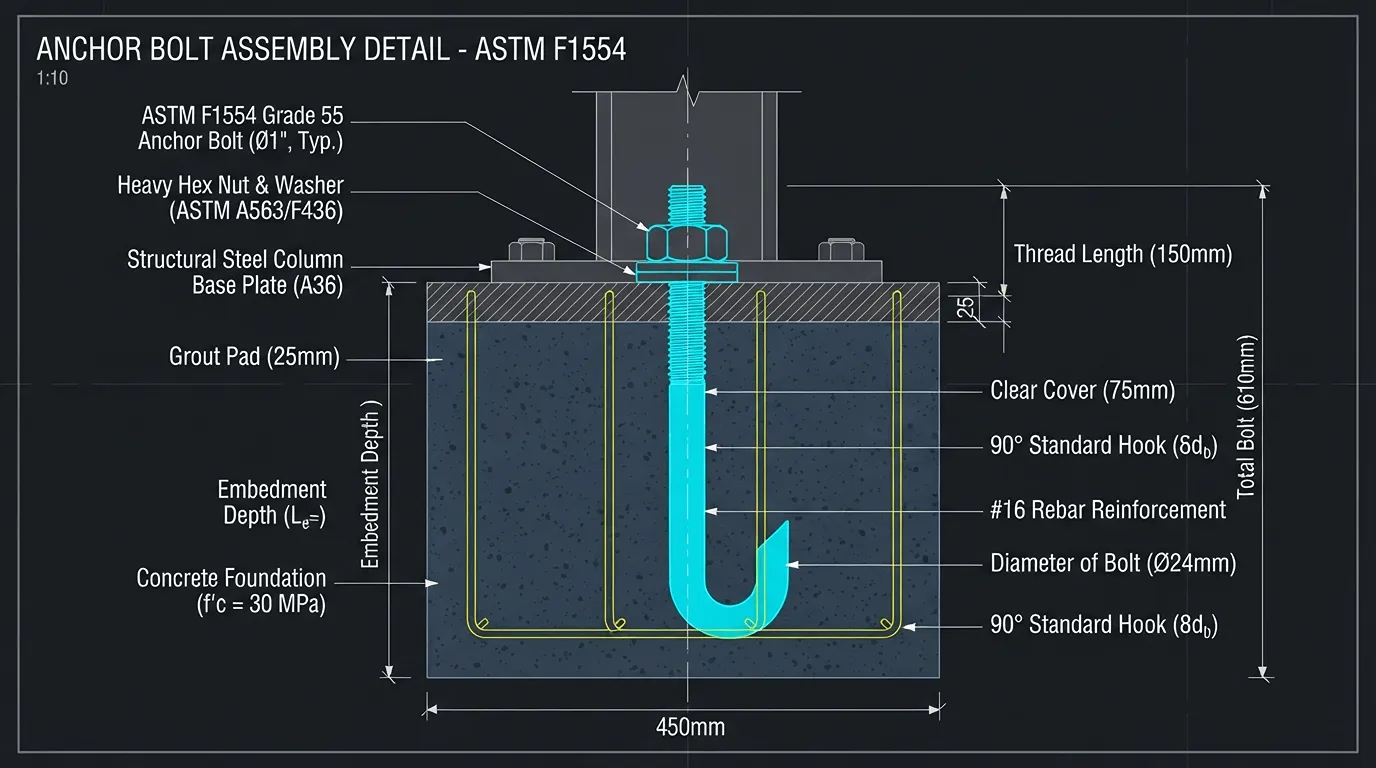

استانداردهای مورد استفاده در طراحی انکر بولت

طراحی انکر بولت باید بر اساس استانداردهای معتبر مهندسی انجام شود تا ظرفیت اتصال، مقاومت فولاد و عملکرد بتن به‌درستی بررسی شود. استفاده از استاندارد مناسب باعث می‌شود طراحی در برابر بارهای کششی، برشی و لرزه‌ای عملکرد قابل اطمینانی داشته باشد.

برای آشنایی بیشتر با انواع استانداردهای بولت و مشخصات فنی آن‌ها، این مقاله را مطالعه کنید.

اشتباهات رایج در طراحی انکر بولت

اشتباه در طراحی انکر بولت می‌تواند باعث کاهش ظرفیت اتصال و ایجاد مشکلات سازه‌ای شود. بسیاری از مشکلات اجرایی و عملکردی، نتیجه انتخاب نادرست پارامترهای طراحی یا بی‌توجهی به شرایط واقعی پروژه هستند.

طراحی و ساخت انکر بولت با Farabolt

طراحی صحیح انکر بولت نیازمند بررسی دقیق بارهای سازه‌ای، انتخاب متریال مناسب و رعایت استانداردهای مهندسی است. مجموعه Farabolt با انجام طراحی تخصصی انکر بولت، به انتخاب مناسب قطر، طول مهاری، نوع انکر و مشخصات فنی موردنیاز پروژه کمک می‌کند.

برای دریافت مشاوره و طراحی تخصصی انکر بولت می‌توانید با کارشناسان Farabolt تماس بگیرید:

تماس با کارشناسان فروش | 09125259908

نتیجه‌گیری

طراحی انکر بولت یکی از بخش‌های مهم در اتصال سازه‌های فولادی به فونداسیون بتنی است. عملکرد صحیح این اتصال به عواملی مانند انتخاب قطر مناسب، طول مهاری کافی، مقاومت فولاد، مقاومت بتن و رعایت استانداردهای طراحی وابسته است.

یک طراحی اصولی باید تمام حالت‌های شکست احتمالی شامل شکست فولاد، شکست بتن، بیرون‌کشیدگی و شکست برشی را کنترل کند. استفاده از استانداردهایی مانند ACI 318 و ASTM F1554 باعث افزایش ایمنی و اطمینان اتصال خواهد شد.

به همین دلیل، طراحی انکر بولت باید توسط افراد متخصص و بر اساس محاسبات مهندسی انجام شود تا سازه در برابر بارهای مختلف عملکرد مناسبی داشته باشد.

سوالات متداول درباره طراحی انکر بولت

1. طراحی انکر بولت بر چه اساسی انجام می‌شود؟

طراحی انکر بولت بر اساس نیروهای کششی، برشی، لنگر خمشی، مشخصات بتن، مقاومت فولاد و الزامات استانداردهای مهندسی انجام می‌شود.

2. مهم‌ترین پارامتر در انتخاب قطر انکر بولت چیست؟

مقدار نیروی کششی و برشی وارد بر اتصال، مهم‌ترین عوامل تعیین‌کننده قطر انکر بولت هستند.

3. طول مهاری انکر بولت چه اهمیتی دارد؟

طول مهاری باعث افزایش گیرایی انکر در بتن می‌شود و از بیرون‌کشیدگی و شکست اتصال جلوگیری می‌کند.

4. کدام استاندارد برای طراحی انکر بولت در بتن استفاده می‌شود؟

استاندارد ACI 318 اصلی‌ترین مرجع برای طراحی انکر بولت در بتن و کنترل حالت‌های شکست اتصال است.

5. آیا تعداد انکر بولت‌ها روی ظرفیت اتصال تأثیر دارد؟

بله، تعداد و آرایش انکر بولت‌ها روی نحوه توزیع نیرو، تحمل لنگر و ظرفیت نهایی اتصال تأثیر مستقیم دارد.
